ansu

Questo è il sito ufficiale dell'Associazione Nazionale Studi Ufo - A.N.S.U.

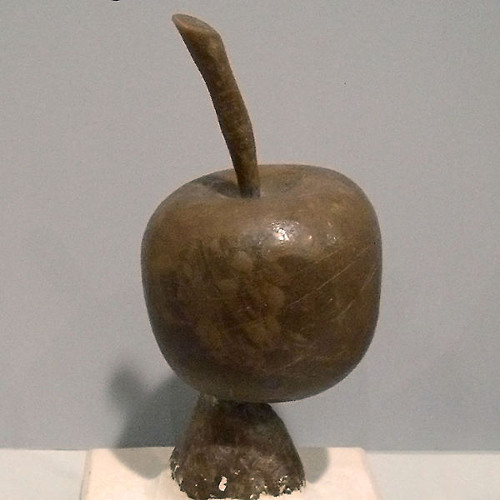

La fusione a cera persa è una tecnica scultorea originariamente introdotta nell'età del bronzo e che nei secoli ha conosciuto una notevole fioritura, soprattutto nell'arte greca, romana e nella scultura monumentale. Esistono due modi di servirsi di questa tecnica.
Modo indiretto: consiste nel creare un modello di cera e utilizzarlo per farne uno stampo di argilla. Praticando due fori sullo stampo, uno in alto e uno in basso si fa uscire la cera scaldandola e si versa del bronzo fuso al suo posto. Se ne ricava un modello identico a quello di cera.
Modo diretto: assomiglia al primo metodo, ma il modello di cera è realizzato su di un altro in creta in modo che la statua finale sia vuota all'interno (o meglio, contenga solamente argilla per limitare il peso e la quantità di metallo usata).

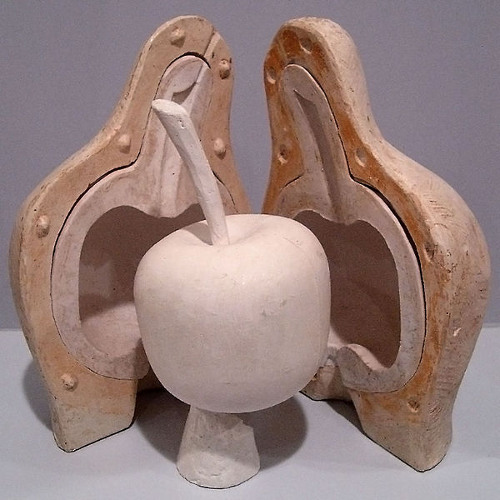

Modello in argilla



Storia.
La fusione a cera persa è una tecnica che era conosciuta fin dall'antichità. Tra gli esempi antichi meglio conservati ci sono i Bronzi di Riace. L'utilizzo di questa tecnica si ridusse nel medioevo, probabilmente perché molto costosa. Tuttavia, ne rimangono esempli eclatanti come la porta in bronzo della chiesa di San Zeno a Verona del 1100 circa, opera di straordinaria bellezza e tecnica fusoria. La fusione in bronzo fu utilizzata anche per la realizzazione delle campane medioevali. Fusioni in bronzo di piccoli oggetti erano sempre praticate, ma si trattava comunque di opere "piene", impensabili su grandi dimensioni. Con il Rinascimento, nel quadro del recupero di tutti gli aspetti della civiltà classica, la tecnica venne ripresa. La prima statua di grandi dimensioni fusa con la tecnica della cera persa in epoca moderna è il San Giovanni Battista di Lorenzo Ghiberti (1412-1416), che venne prudentemente fatta in più pezzi separati, assemblati in un secondo momento. La tecnica del bronzo aveva innegabili vantaggi rispetto alla pietra, poiché la maggiore coesione del materiale permetteva un atteggiarsi più libero nello spazio dei soggetti senza timori di fratture, ottenendo risultati di maggiore naturalezza e vivacità. La tecnica usata è descritta in vari trattati. Per il Rinascimento è una dettagliata testimonianza il Trattato della scultura di Benvenuto Cellini.

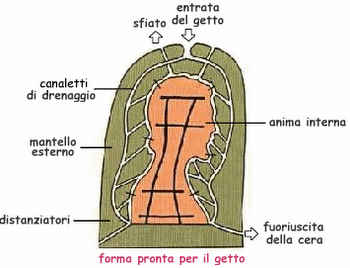

Creazione di uno stampo.



La tecnica.
La prima fase consiste nel determinare più punti fissi nel bozzetto, calcolare la scala per l’ingrandimento. Si procede con la costruzione di un telaio in ferro dimensionato alla scala scelta e si riportano gli stessi punti scelti nel bozzetto sul telaio in scala 1:1. Si continuano a saldare tubi in ferro per dar forma all’anima della struttura e la si ricopre con una rete metallica. Nella seconda fase si ricopre di creta la rete metallica cominciando a dar forma e proporzioni all’opera. Con la collaborazione dell’artista vengono corretti eventuali errori di proporzioni. La terza fase prevede di dar forma alla scultura definitiva curandone i dettagli. Una volta avuto il consenso dell’artista e dell’ente committente si procede alla fase degli stampi. Si determina quindi in quanti pezzi verrà suddivisa la statua in creta per poi procedere a fare lo stampo di ogni pezzo. Si ricopre la creta di uno strato di gomma al silicone per far in modo che venga ben letta la “texture” Si ricopre quindi la gomma con uno strato di gesso armato con tubi di ferro. Finito lo stampo dell’opera si apre tutto, la gomma viene lavata e si procede quindi a spalmare sulla gomma una strato sottile di cera. Successivamente viene aggiunta la cera da spessore da 3-4 mm. Le cere quindi vengono viste dall’artista per eventuali ritocchi. Si collegano alla cera dei canali anch’essi di cera per far arrivare il metallo in tutti i punti determinati. Si copre la cera con una terra refrattaria e si costruisce quindi una forma. La forma viene messa in forno a 520° per un tempo di 4-5 giorni per fare in modo che la forma si cucini e che la cera si bruci. Una volta tornato a temperatura ambiente le forme vengono inserite in una buca e compresse con una terra da fonderia per evitare che la pressione del bronzo le possa rompere. Viene colato il bronzo in un forno fusorio a 1200°. Con l’ausilio di un crogiuolo viene versato il bronzo liquido nelle forme; quando tutto si è raffreddato le forme vengono tolte dalla buca e aperte. Abbiamo quindi un manufatto grezzo che viene sabbiato e poi lavorato con l’aiuto di macchine utensili. Si procede quindi all’assemblaggio dell’opera e alla rifinitura della stessa. Viene poi sabbiato nuovamente il manufatto intero per poi procedere alla patinatura secondo l’esigenza e su richiesta del committente. La patinatura viene eseguita tramite ossidazione; a seconda del colore scelto l’opera viene trattata con determinati ossidi. Le ricette per l’esecuzione sono “segreti di fonderia”. Alla statua viene applicato uno strato di cera a protezione della patina. La durevolezza nel tempo della patina è determinata dagli agenti atmosferici, ed è quindi non calcolabile.

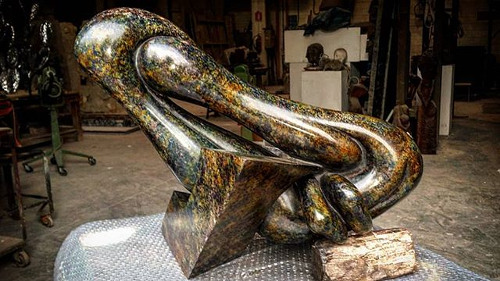

La rifinitura.

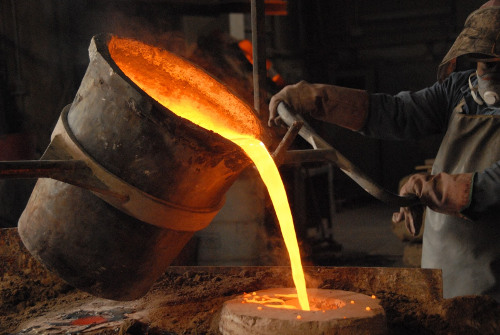

Avvenuto il getto, e atteso il raffreddamento (uno o due giorni), la statua viene rialzata e liberata dalla cappa e dalla tonaca, e si presenta come irta di tubi in bronzo (dagli sfiatatoi) e chiodi. Per evitare il pericolo di dilatazioni, l'anima in terracotta viene estratta, di solito dal fondo, oppure da apposite aperture che poi devono essere otturate. Eventuali parti rimaste incompiute vanno gettate di nuovo e saldate. Dopo l'eliminazione dei chiodi la statua poteva apparire, a seconda della lega usata, anche molto grezza, per cui si poteva rendere necessaria una lunga opera di "rinettatura", che comprendeva la levigazione delle superfici (limatura e lucidatura), l'integrazione delle lacune e l'eliminazione dei difetti di fusione (con l'inserzione dei cosiddetti tasselli), la rifinitura dei dettagli (spesso col bulino e col cesello) e l'eliminazione di tutte le imperfezioni. In alcuni casi era prevista un'operazione finale di patinatura o doratura, che avveniva essenzialmente applicando un sottile strato di un amalgama di mercurio e oro. Riscaldando poi il pezzo il mercurio evaporava, lasciando l'oro depositato.







La lega.
La lega di bronzo è ottenuta solitamente da rame e stagno, le cui rispettive percentuali influenzavano le modalità esecutive e la resa. Il rame era di facile reperimento, malleabile e lavorabile a freddo, ma poco fluido allo stato fuso. Lo stagno era invece fragile, poco malleabile e fluidissimo quando liquido. Una maggiore percentuale di stagno rendeva quindi la lega più fluida e meno malleabile. In epoca romanica si usavano di solito leghe abbondanti di stagno, che fluivano facilmente riempiendo le intercapedini e riproducendo fedelmente il modellato morbido della cera, senza bisogno di rilavorazioni a freddo. Nel Rinascimento la percentuale di stagno era generalmente bassa, per cui i getti risultavano spesso poco fedeli al modello e difettosi per via della difficoltà di scorrimento della lega fusa. Per esempio Lorenzo Ghiberti alla rinettatura delle porte bronzee del Battistero di Firenze dedicò rispettivamente 22 e 23 anni ciascuna con una schiera di assistenti, mentre la pulitura del Perseo di Cellini ne richiese cinque. Il risultato finale era simile a quello delle oreficerie, con profili taglienti e dettagli incisi graficamente.



La fusione a cera persa in gioielleria.
Il metodo di fusione a cera persa, viene tuttora utilizzato nel settore della gioielleria (ma anche nel settore odontotecnico): una riproduzione del gioiello viene realizzata in cera (a mano o mediante apposite macchine a stereolitografia). In seguito vengono aggiunti i canali di entrata/uscita (sempre in cera) e viene realizzato lo stampo in gesso appositamente studiato per questa operazione. Per favorire la perfetta adesione del gesso alle cere e l'eliminazione delle bolle d'aria, il cilindro pieno può essere collocato su un piatto vibrante e quindi sottoposto all'azione del vuoto sotto una campana collegata a una pompa. Questo stampo (che di solito per contenere i costi del gesso, contiene molti oggetti, disposti a "grappolo" intorno a un canale centrale) viene riscaldato in un forno, in modo che la cera (per questa operazione in genere si porta il forno a 200 °C circa) esca dai canali, una volta uscita la cera è possibile colare all'interno dello stampo il metallo fuso. Poi il gesso viene rotto e si ottiene l'oggetto dal quale vanno tolti i canali di entrata/uscita. Il gioiello viene rifinito mediante lucidatura o altre lavorazioni per ottenere il risultato finale.







La fusione a cera persa in campo dentistico.
Il metodo di fusione a cera persa in campo odontoiatrico viene usata per riprodurre in metallo una protesi dentaria modellata in cera. La riproduzione della protesi avviene con un sistema più o meno complesso: si prende il modellato in cera al quale si applicano le spine e le barre di fusione nella parte più spessa del modellato. Finita questa fase si fissa il modellato (con le sue relative spine) alla base del cono di colata. Poi si prende il cilindro con l'aiuto della cera, si fissa un foglio di carta cuscinetto per aiutare l'espansione del rivestimento che verrà colato in seguito. A questo punto si unisce il cilindro alla base cercando di non distruggere l'operato in cera, poi si prepara il materiale da rivestimento (o refrattario) e, dopo averlo mescolato in sottovuoto, si cola all'interno del cilindro di fusione. In attesa della solidificazione del materiale da rivestimento si porta un forno alla temperatura finale di circa 800/900 °C. Quando il forno è arrivato a temperatura si inserisce il cilindro e lo si lascia scaldare fino a che la cera al suo interno non è sublimata. Dopo la definitiva fusione della cera si passa a mettere il cilindro, tramite apposite pinze, nella centrifuga. Nella centrifuga si avranno dei pezzetti del metallo prescelto che verranno fusi a una distanza molto vicina al cilindro. Alla completa fusione del metallo si avvia la centrifuga e si attende che il metallo (che è entrato per via della forza centrifuga) si raffreddi. Alla fine si rompe il cilindro di materiale refrattario e si passa alla sabbiatura, alla lucidatura e alla resinatura e ceramicatura dell'ormai protesi in metallo.



Bibliografia.
- Pierluigi De Vecchi ed Elda Cerchiari, "I tempi dell'arte", volume 2, Bompiani, Milano 1999. ISBN 88-451-7212-0 (per il paragrafo sulla statuaria).
- "Apparati della Vita" di Benvenuto Cellini, edizione a cura di Ettore Camesasca, Classici BUR, Milano 2007, prima edizione 1985. ISBN 978-88-17-16532-7 (per il paragrafo sulla statuaria).



Filmografia.
"Il gesto delle mani" (2015) documentario di Francesco Clerici sulla realizzazione di una scultura in bronzo dell'artista Velasco Vitali

Fonte: https://it.wikipedia.org





Visitatori del sito dal 3 giugno 2024.

Italy 58,5% Italy
United States of America 29,1% United States of America
Germany 5,0% Germany

Total:

50

Countries
008791
Today: 46
Yesterday: 36
This Week: 284
This Month: 345
Total: 8.791
We use cookies

Utilizziamo i cookie sul nostro sito Web. Alcuni di essi sono essenziali per il funzionamento del sito, mentre altri ci aiutano a migliorare questo sito e l'esperienza dell'utente (cookie di tracciamento). Puoi decidere tu stesso se consentire o meno i cookie. Ti preghiamo di notare che se li rifiuti, potresti non essere in grado di utilizzare tutte le funzionalità del sito.
