Introduzione.

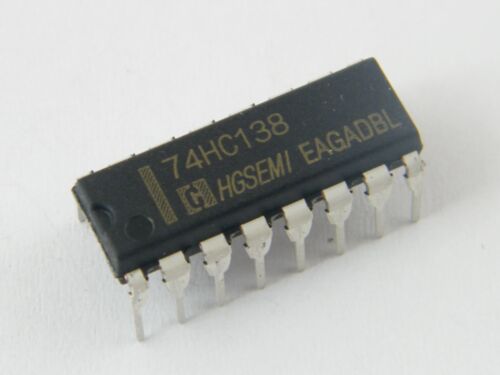

Il circuito integrato 74HC138 è un dispositivo elettronico ampiamente utilizzato come decodificatore/demultiplexer a tre linee di selezione. Questo componente permette di selezionare una delle otto uscite in base ai segnali presenti sulle linee di selezione. In questo articolo, esploreremo le caratteristiche principali, le specifiche tecniche e le applicazioni del circuito integrato 74HC138.

Caratteristiche principali:
- Decodificatore a tre linee di selezione: Il 74HC138 ha tre linee di selezione (A, B, C) che vengono utilizzate per selezionare una delle otto uscite (Y0-Y7).
- Struttura interna: Il circuito integrato è composto da porte logiche che lavorano insieme per generare le uscite selezionate in base alle linee di selezione.
- Funzionamento ad alta velocità: Il 74HC138 è progettato per funzionare ad alta velocità, consentendo la rapida selezione delle uscite in base ai segnali di input.
- Ampia gamma di tensione di alimentazione: Il circuito integrato supporta una vasta gamma di tensione di alimentazione, tipicamente compresa tra 2V e 6V.

Specifiche tecniche:
- Numero di linee di selezione: 3 linee (A, B, C)
- Numero di uscite: 8 uscite (Y0-Y7)
- Tensione di alimentazione: 2V-6V
- Corrente di alimentazione tipica: 2-4 mA
- Frequenza massima di funzionamento: 30 MHz
- Dimensioni del package: DIP-16 (Dual In-Line Package) o SO-16 (Small Outline Package)

Applicazioni del 74HC138:
- Decodifica di segnali: Il circuito integrato viene spesso utilizzato per decodificare segnali provenienti da un bus di dati o da altre fonti e selezionare una specifica uscita in base ai segnali di selezione.
- Demultiplexing: Il 74HC138 può essere utilizzato come demultiplexer per inviare segnali da una singola sorgente a più destinazioni in base ai segnali di selezione.
- Espansione delle porte logiche: Questo componente è utilizzato per espandere il numero di uscite disponibili in un sistema logico, consentendo di indirizzare più dispositivi o segnali.
- Controllo di periferiche: Il 74HC138 trova applicazione nel controllo di periferiche, come l'indirizzamento di memorie, la selezione di display a sette segmenti e altro ancora.

Considerazioni di progettazione:
- Signal integrity: Assicurarsi che i segnali sulle linee di selezione siano puliti e privi di interferenze per garantire una corretta decodifica.
- Limitazioni di corrente: Prestare attenzione alla corrente massima richiesta dalle uscite del circuito integrato per evitare sovraccarichi e danni al dispositivo.
- Decodifica corretta: Verificare attentamente la corrispondenza tra i segnali di selezione e le uscite selezionate per garantire il corretto funzionamento del circuito.

Conclusioni.
Il circuito integrato 74HC138 è uno strumento essenziale per la decodifica e il demultiplexing in molte applicazioni digitali. Con la sua capacità di selezionare una delle otto uscite in base ai segnali di selezione, offre flessibilità e versatilità nella progettazione di circuiti elettronici. Assicurarsi di seguire le specifiche tecniche e le considerazioni di progettazione per un corretto utilizzo del circuito integrato 74HC138.



Articolo del Webmaster dell'Ansu.
