Introduzione.

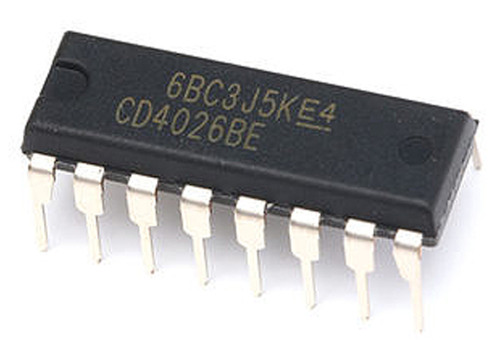

Il circuito integrato CD4026 è un dispositivo elettronico ampiamente utilizzato per la contabilità e la decodifica dei segnali a 7 segmenti. Questo circuito offre una soluzione efficiente per il conteggio e la visualizzazione di numeri decimali su display a 7 segmenti. In questo articolo, esploreremo le caratteristiche, le specifiche e le applicazioni del circuito integrato CD4026.

Caratteristiche principali:
- Contatore a 7 segmenti: Il CD4026 può funzionare come un contatore binario a 7 segmenti, consentendo di visualizzare numeri decimali da 0 a 9 su display a 7 segmenti.
- Decodifica dei segnali: Il circuito integra una logica di decodifica che converte i segnali di ingresso binari in segnali di uscita appropriati per i segmenti del display.
- Funzionamento sincrono: Il CD4026 può essere controllato da un segnale di clock esterno per contare in modo sincrono.
- Reset e carry-out: Il circuito offre la possibilità di azzerare il conteggio e generare un segnale di carry-out per il collegamento in cascata di più CD4026.
- Bassa tensione di alimentazione: Il CD4026 può funzionare con una tensione di alimentazione compresa tra 3V e 15V, rendendolo adatto per diverse applicazioni.

Specifiche tecniche:
- Tensione di alimentazione: da 3V a 15V
- Corrente di alimentazione tipica: 0.5mA
- Numero di segmenti: 7 segmenti (display a 7 segmenti)
- Numero di ingressi: 4 ingressi binari (A, B, C, D)
- Numero di uscite: 7 uscite per i segmenti del display (a, b, c, d, e, f, g)
- Frequenza massima di clock: 12 MHz
- Dimensioni del package: DIP-16 (Dual In-Line Package) o SO-16 (Small Outline Package)

Applicazioni del CD4026:
- Display a 7 segmenti: Il CD4026 è ampiamente utilizzato per controllare e visualizzare numeri decimali su display a 7 segmenti, come display digitali, orologi, contatori, ecc.
- Contatori elettronici: Il circuito integrato può essere utilizzato per contare eventi o impulsi in diverse applicazioni, come contatori di frequenza, contatori di tempo, ecc.
- Sistemi di controllo e automazione: Il CD4026 può essere utilizzato per controllare la sequenza di numeri in sistemi di controllo e automazione, come macchine per il packaging, automobili giocattolo, ecc.
- Elettronica didattica: Il circuito integrato è spesso utilizzato come strumento educativo per insegnare i fondamenti dell'elettronica digitale, come la rappresentazione dei numeri decimali e l'utilizzo dei display a 7 segmenti.

Considerazioni di progettazione:
- Tensione di alimentazione: Assicurarsi di alimentare il CD4026 con una tensione appropriata nel range specificato per garantire un funzionamento corretto.
- Condensatori di bypass: È consigliabile utilizzare condensatori di bypass vicino all'alimentazione e al ground del circuito integrato per ridurre il rumore elettrico.
- Clock stabile: Fornire un segnale di clock stabile e pulito al circuito per un funzionamento affidabile.

Conclusioni.
Il circuito integrato CD4026 è una soluzione pratica e versatile per il conteggio e la decodifica dei segnali a 7 segmenti. Le sue caratteristiche flessibili, come il contatore a 7 segmenti, la decodifica dei segnali e il funzionamento sincrono, lo rendono un componente ideale per una varietà di applicazioni. Assicurarsi di seguire le specifiche tecniche e le considerazioni di progettazione pertinenti per garantire un'efficace gestione del circuito e ottenere risultati ottimali.



Articolo del Webmaster dell'Ansu.
