Introduzione ai condensatori elettronici.
I condensatori sono componenti elettronici ampiamente utilizzati in una varietà di applicazioni, dal settore dell'elettronica di consumo all'ingegneria industriale. Sono dispositivi passivi in grado di immagazzinare e rilasciare energia sotto forma di carica elettrica. Un condensatore è costituito da due piastre conduttive separate da un dielettrico, che è un materiale isolante. Questa configurazione consente al condensatore di immagazzinare una carica elettrica. I condensatori sono utilizzati per svolgere diverse funzioni nei circuiti elettronici. Possono essere impiegati per stabilizzare la tensione, filtrare il rumore, immagazzinare energia temporaneamente e persino per sintonizzare circuiti radio. La scelta del condensatore corretto per un'applicazione specifica dipende dalle sue caratteristiche e prestazioni. Nei prossimi capitoli, esploreremo le scritte e i disegni che possono essere presenti sui condensatori elettronici e impareremo a interpretarli correttamente. Questo ci consentirà di comprendere meglio le prestazioni e le specifiche di un condensatore e di utilizzarlo in modo efficace nei nostri progetti e circuiti elettronici.





Scritture e simboli comuni sui condensatori.
I condensatori elettronici sono spesso contrassegnati da scritte e simboli che forniscono informazioni importanti sulle loro caratteristiche e prestazioni. Comprendere queste scritture e simboli è essenziale per selezionare e utilizzare correttamente i condensatori nei circuiti elettronici. Di seguito sono riportati alcuni dei simboli e delle scritture più comuni che si possono trovare sui condensatori.

Valore della capacità (in picofarad o microfarad).
Il valore della capacità dei condensatori è spesso indicato con una serie di numeri seguiti da una lettera che rappresenta l'unità di misura. Ad esempio, "10nF" indica una capacità di 10 nanofarad, mentre "4.7μF" rappresenta una capacità di 4,7 microfarad.

Tolleranza della capacità.
Alcuni condensatori possono indicare una tolleranza sulla capacità. Questa tolleranza rappresenta la deviazione massima rispetto al valore nominale della capacità. Ad esempio, se si legge "10nF ± 5%", significa che la capacità può variare del 5% rispetto al valore nominale di 10 nanofarad.

Voltaggio massimo (tensione di lavoro).
Il voltaggio massimo consentito sui condensatori, chiamato anche tensione di lavoro, è indicato spesso in volt (V) o kilovolt (kV). Questo valore rappresenta la massima tensione che il condensatore può sopportare senza subire danni.

Polarità.
Alcuni condensatori, come quelli elettrolitici o i condensatori ceramici polarizzati, richiedono una corretta polarità nella connessione. Questo è indicato da un segno "+" e "-" per indicare il terminale positivo e negativo del condensatore. È importante collegare correttamente i terminali polarizzati per evitare danni al condensatore o al circuito.

Classe di temperatura.
Alcuni condensatori possono indicare una classe di temperatura che rappresenta la gamma di temperature in cui il condensatore può operare in modo sicuro ed efficace. Questa informazione può essere utile per applicazioni che richiedono un funzionamento a temperature estreme.

È importante fare riferimento alle specifiche tecniche del condensatore e alle indicazioni del produttore per comprendere appieno le scritte e i simboli specifici di un determinato condensatore. Queste informazioni ci aiuteranno a selezionare il condensatore corretto per le nostre esigenze elettroniche e a utilizzarlo in modo appropriato nei circuiti.





Interpretazione del valore della capacità.
Il valore della capacità di un condensatore è un elemento chiave per la sua scelta e utilizzo corretti nei circuiti elettronici. Comprendere come interpretare il valore della capacità ci permette di selezionare il condensatore adeguato alle nostre esigenze. Di seguito sono riportate alcune linee guida generali per interpretare il valore della capacità.

Valori numerici.
I valori della capacità dei condensatori sono spesso espressi in picofarad (pF) o microfarad (μF). Un picofarad corrisponde a un miliardesimo di farad (10^(-12) F), mentre un microfarad corrisponde a un milionesimo di farad (10^(-6) F). Ad esempio, un condensatore con un valore di 1000 pF è equivalente a 1 nF (nanofarad).

Prefissi.
Nei valori di capacità, possono essere utilizzati prefissi per rappresentare multipli di unità. Ad esempio, "1mF" indica 1 millifarad, che equivale a 1000 microfarad (μF). Allo stesso modo, "1nF" rappresenta 1 nanofarad, che equivale a 0.001 microfarad (μF).

Codici dei colori.
Alcuni condensatori possono utilizzare codici dei colori per indicare il valore della capacità. Questi codici sono solitamente presenti su condensatori di tipo ceramico o a film. Ogni colore rappresenta un numero specifico, e combinando i colori si ottiene il valore della capacità. Ad esempio, un condensatore con una banda di colore giallo, viola e arancione rappresenta un valore di 47 nF.

Tolleranza.
La tolleranza è un altro aspetto da considerare nel valore della capacità. Indica la deviazione massima rispetto al valore nominale della capacità. Ad esempio, un condensatore con un valore nominale di 10 μF e una tolleranza del ±10% può avere una capacità effettiva compresa tra 9 μF e 11 μF.

È importante notare che il valore della capacità deve essere scelto in base alle specifiche del circuito e alle esigenze del progetto. È consigliabile fare riferimento alle specifiche tecniche dei condensatori elettronici e alle indicazioni del produttore per selezionare il valore appropriato per il nostro scopo.





Interpretazione del valore della capacità.
Il valore della capacità di un condensatore è un elemento chiave per determinarne le prestazioni e l'adeguatezza nel contesto di un circuito elettronico. La capacità di un condensatore viene misurata in unità di misura chiamate farad (F), che rappresenta la quantità di carica che può essere immagazzinata nel condensatore per unità di tensione. Tuttavia, nella pratica, i valori dei condensatori sono spesso espressi in sottomultipli del farad, come il microfarad (μF), il nanofarad (nF) e il picofarad (pF). Questo perché i condensatori utilizzati nei circuiti elettronici di solito hanno capacità molto più piccole rispetto al farad. Di seguito sono riportate alcune linee guida per interpretare il valore della capacità di un condensatore.

Valori numerici.
I valori della capacità possono essere espressi in forma numerica seguita dalla sigla dell'unità di misura corrispondente. Ad esempio, un condensatore con un valore di 10 μF indica una capacità di 10 microfarad.

Prefissi.
Per valori di capacità molto piccoli, vengono utilizzati prefissi per indicare multipli o sottomultipli dell'unità di misura. Ad esempio, 1 μF corrisponde a 0.001 millifarad (mF) o 1000 nanofarad (nF).

Codici dei colori.
Alcuni condensatori utilizzano un codice a colori per indicare il valore della capacità. I colori sono associati a numeri specifici e possono essere letti secondo un determinato schema. Ad esempio, una banda di colore giallo, viola e rosso su un condensatore può indicare un valore di 47 nF.

Tolleranza.
La tolleranza indica la deviazione massima rispetto al valore nominale della capacità. È spesso espressa come un valore percentuale. Ad esempio, un condensatore con una capacità nominale di 10 μF e una tolleranza del ±10% può avere una capacità effettiva compresa tra 9 μF e 11 μF.

È importante notare che la scelta del valore della capacità dipende dalle esigenze specifiche del circuito e dalle specifiche del progetto. È consigliabile consultare le specifiche tecniche del condensatore e fare riferimento alle indicazioni del produttore per selezionare il valore adeguato per l'applicazione desiderata.





Tensione nominale e limiti di tensione.
Oltre al valore della capacità, un'altra caratteristica importante dei condensatori è la loro tensione nominale e i limiti di tensione. Questi parametri indicano la massima tensione che un condensatore può sopportare senza subire danni o compromettere le sue prestazioni. La tensione nominale di un condensatore viene espressa in volt (V) ed è il valore massimo di tensione continua che può essere applicato al condensatore in modo sicuro ed affidabile. Oltre questo valore, il condensatore potrebbe deteriorarsi o addirittura esplodere. I condensatori hanno una serie di limiti di tensione che devono essere presi in considerazione per garantirne il corretto funzionamento. Questi includono:

Tensione di lavoro.
La tensione di lavoro è la tensione massima a cui il condensatore verrà normalmente sottoposto nel circuito in cui è utilizzato. È importante scegliere un condensatore con una tensione nominale che superi la tensione di lavoro per evitare danni.

Tensione di picco.
La tensione di picco rappresenta il valore massimo della tensione che può essere applicata al condensatore in modo transitorio o impulsivo, ad esempio durante il commutamento o le scariche elettrostatiche. È fondamentale selezionare un condensatore con una tensione di picco adeguata per evitare danni dovuti a sovratensioni.

Tensione di isolamento.
La tensione di isolamento è il valore massimo della tensione continua che può essere applicata tra i terminali di un condensatore senza causare perdite significative oppure scariche indesiderate. È particolarmente rilevante nei condensatori utilizzati in applicazioni ad alta tensione o ad alta frequenza.

È importante considerare attentamente la tensione nominale e i limiti di tensione quando si seleziona un condensatore per un'applicazione specifica. È consigliabile scegliere un condensatore con una tensione nominale superiore alla tensione di lavoro e ai limiti di tensione previsti per garantire un funzionamento sicuro e affidabile del circuito. Inoltre, è importante verificare le specifiche tecniche del condensatore e seguire le indicazioni del produttore per garantire un uso corretto e sicuro dei condensatori nel proprio progetto elettronico.





Polarità e condensatori polarizzati.
Mentre molti condensatori possono essere collegati indifferentemente in un circuito senza considerare la polarità, alcuni tipi di condensatori richiedono una corretta connessione dei terminali in base alla loro polarità. Questi condensatori sono noti come condensatori polarizzati e vengono utilizzati in applicazioni specifiche che richiedono una tensione continua o un segnale con una polarità definita. I condensatori polarizzati sono solitamente di due tipi: condensatori elettrolitici e condensatori tantalio. Entrambi hanno un'asimmetria nella loro struttura interna che richiede una connessione corretta dei terminali. Di solito, il terminale positivo dei condensatori polarizzati è contrassegnato con un segno "+" o una linea lunga, mentre il terminale negativo è contrassegnato con un segno "-" o una linea corta. È importante rispettare la polarità quando si utilizzano condensatori polarizzati, in quanto l'inversione della polarità può provocare danni al condensatore stesso o al circuito circostante. Assicurarsi di collegare correttamente i terminali positivo e negativo del condensatore alla sorgente di tensione o al segnale in base alle indicazioni specifiche del condensatore utilizzato. Inoltre, quando si selezionano condensatori polarizzati, è importante considerare la tensione nominale e la capacità appropriata per l'applicazione specifica. È consigliabile utilizzare condensatori polarizzati di alta qualità e di marca affidabile per garantire un funzionamento sicuro e affidabile. È sempre consigliabile consultare le specifiche tecniche del condensatore e le istruzioni del produttore per garantire una corretta connessione e utilizzo dei condensatori polarizzati nel proprio progetto elettronico.





Tolleranza dei condensatori.
La tolleranza dei condensatori è un parametro che indica la variazione ammessa rispetto al valore nominale della capacità del condensatore. I condensatori non sono componenti perfetti e possono presentare una piccola variazione nella capacità rispetto al valore dichiarato. La tolleranza dei condensatori viene espressa come una percentuale e rappresenta la massima deviazione ammessa dal valore nominale. Ad esempio, se un condensatore ha un valore nominale di 10 microfarad (μF) con una tolleranza del 10%, significa che la capacità effettiva del condensatore può variare fino a +/- 10% rispetto al valore dichiarato, ovvero tra 9 μF e 11 μF . La tolleranza dei condensatori dipende dal tipo di condensatore e dalla sua applicazione. Condensatori di diversi tipi e dimensioni possono avere tolleranze diverse. I condensatori ceramici, ad esempio, solitamente hanno una tolleranza del 10% o 20%, mentre i condensatori film hanno tolleranze più strette, come il 5% o addirittura il 1% . È importante considerare la tolleranza dei condensatori durante la progettazione di un circuito elettronico, specialmente in applicazioni che richiedono una precisione e una stabilità elevate. Se la tolleranza dei condensatori può influenzare significativamente il funzionamento del circuito, è consigliabile selezionare condensatori con tolleranze più strette o utilizzare metodi di compensazione per garantire la precisione desiderata. Inoltre, è possibile combinare condensatori di diversa capacità e tolleranza in configurazioni serie o parallelo per ottenere una capacità complessiva desiderata con una tolleranza ridotta. Ciò può essere utile quando è richiesta una maggiore precisione e stabilità del valore della capacità. Infine, è sempre consigliabile consultare le specifiche tecniche dei condensatori e le indicazioni del produttore per comprendere e considerare correttamente la tolleranza dei condensatori nel proprio progetto elettronico.





Tipi comuni di condensatori e le loro caratteristiche.
Esistono diversi tipi di condensatori utilizzati in applicazioni elettroniche, ognuno con caratteristiche e comportamenti specifici. Di seguito sono riportati alcuni dei tipi più comuni di condensatori e le loro principali caratteristiche.

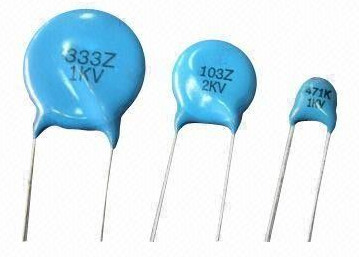

Condensatori ceramici.
I condensatori ceramici sono molto comuni e ampiamente utilizzati grazie alla loro piccola dimensione e al costo relativamente basso. Sono costituiti da un disco ceramico con elettrodi metallici su entrambi i lati e un dielettrico ceramico. Sono disponibili in diverse capacità e tolleranze, ma tendono ad avere una stabilità meno precisa rispetto ad altri tipi di condensatori.

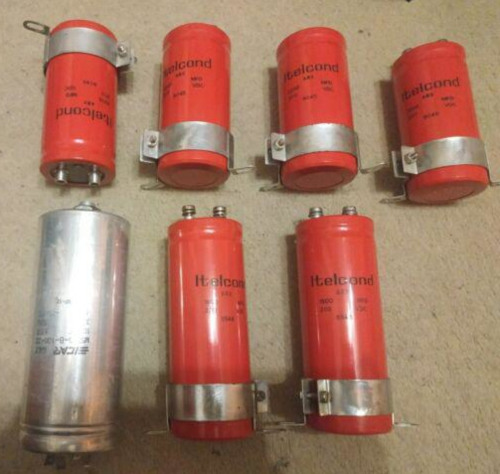

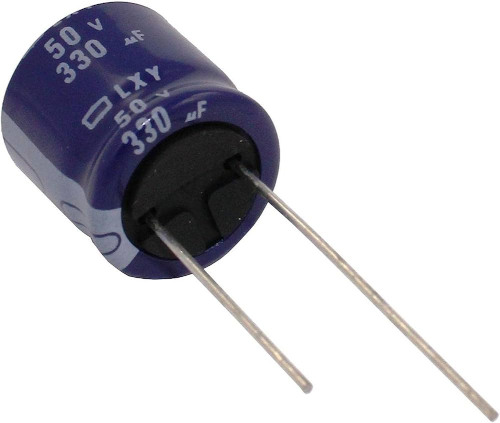

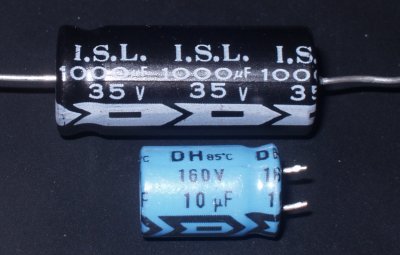

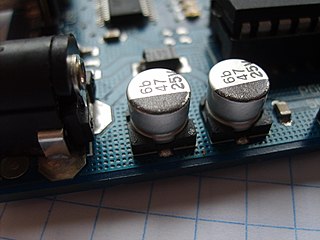

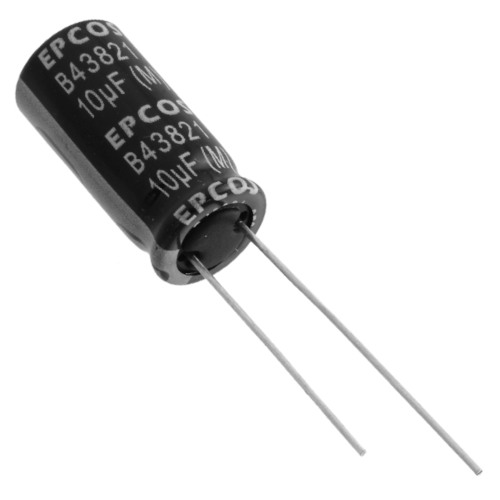

Condensatori elettrolitici.
I condensatori elettrolitici sono progettati per avere una capacità molto elevata in un formato relativamente piccolo. Sono composti da un elemento elettrolitico, solitamente un materiale liquido o gel, e due elettrodi. Possono essere polarizzati, il che significa che è importante rispettare la corretta polarità durante l'installazione. I condensatori elettrolitici sono spesso utilizzati per l'accumulo di energia o per applicazioni che richiedono correnti elevate.

Condensatori film.
I condensatori film sono caratterizzati da un film di materiale dielettrico che separa gli elettrodi. Sono disponibili in diversi materiali dielettrici come poliestere (PET), polipropilene (PP) e politetrafluoroetilene (PTFE). I condensatori film offrono una buona stabilità, tolleranze strette e una buona resistenza all'umidità. Sono comunemente utilizzati in applicazioni audio, filtraggio, accoppiamento e disaccoppiamento.

Condensatori ceramici multistrato.
I condensatori ceramici multistrato sono una versione avanzata dei condensatori ceramici tradizionali. Utilizzano più strati di ceramica e metallizzazione per aumentare la capacità e ridurre le dimensioni. Offrono una maggiore stabilità termica, una minore deriva della capacità nel tempo e una migliore tolleranza rispetto ai condensatori ceramici standard.

Condensatori tantalio.
I condensatori tantalio sono simili ai condensatori elettrolitici ma utilizzano tantalio come materiale dielettrico. Offrono una capacità elevata, una buona stabilità e una bassa resistenza serie equivalente (ESR). Sono comunemente utilizzati in applicazioni di alimentazione elettrica, ma richiedono una corretta polarità durante l'installazione.

Questi sono solo alcuni dei tipi di condensatori più comuni, ma esistono molte altre varianti e tipologie specifiche per soddisfare esigenze e applicazioni specifiche. È importante selezionare il tipo di condensatore corretto in base alle specifiche del progetto e alle esigenze dell'applicazione per garantire un funzionamento ottimale e affidabile del circuito elettronico.





Classificazione dei condensatori in base al dielettrico.
I condensatori possono essere classificati in base al materiale dielettrico utilizzato nel loro design. Il dielettrico è lo strato isolante che separa i due elettrodi del condensatore e determina molte delle sue caratteristiche chiave. Di seguito sono riportati alcuni dei dielettrici più comuni utilizzati nei condensatori.

Condensatori in ceramica.
I condensatori in ceramica utilizzano un materiale ceramico come dielettrico. Sono ampiamente disponibili e si trovano in varie applicazioni grazie alle loro dimensioni compatte e al costo relativamente basso. Tuttavia, i condensatori in ceramica possono avere una tolleranza meno precisa e una stabilità termica inferiore rispetto ad altri tipi di condensatori.

Condensatori in poliestere (PET).
I condensatori in poliestere utilizzano il poliestere come dielettrico. Offrono una buona stabilità elettrica e termica, nonché una bassa perdita di potenza. Sono comunemente utilizzati in applicazioni audio e di filtraggio.

Condensatori in polipropilene (PP).
I condensatori in polipropilene utilizzano il polipropilene come dielettrico. Offrono una buona stabilità elettrica e termica, nonché una bassa perdita di potenza. Sono spesso utilizzati in applicazioni di filtraggio, accoppiamento e disaccoppiamento.

Condensatori in politetrafluoroetilene (PTFE).
I condensatori in PTFE utilizzano il politetrafluoroetilene come dielettrico. Offrono eccellenti proprietà dielettriche, resistenza alle alte temperature e stabilità. Sono spesso utilizzati in applicazioni ad alte prestazioni come l'aeronautica e l'industria aerospaziale.

Condensatori elettrolitici.
I condensatori elettrolitici utilizzano un materiale elettrolitico come dielettrico. Possono essere polarizzati e vengono utilizzati per ottenere una capacità elevata in un formato compatto. I dielettrici elettrolitici possono essere composti da elettroliti liquidi o gel. I condensatori elettrolitici sono spesso utilizzati in applicazioni di alimentazione elettrica e accumulo di energia.

Condensatori in tantalio.
I condensatori in tantalio utilizzano tantalio come materiale dielettrico. Offrono una capacità elevata, una bassa resistenza serie equivalente (ESR) e una buona stabilità. I condensatori in tantalio sono spesso utilizzati in applicazioni di alimentazione elettrica e dispositivi di memoria.

Questi sono solo alcuni dei dielettrici più comuni utilizzati nei condensatori. È importante selezionare il tipo di condensatore con il dielettrico appropriato in base alle esigenze specifiche dell'applicazione e alle proprietà richieste come la stabilità, la capacità e la resistenza termica.





Lettura delle specifiche dei condensatori.
Quando si lavora con condensatori, è importante essere in grado di leggere e comprendere le specifiche tecniche associate a questi componenti. Le specifiche forniscono informazioni dettagliate sulle prestazioni e sulle caratteristiche di un condensatore, consentendo di selezionare il tipo e il valore appropriati per l'applicazione desiderata. Di seguito sono elencate alcune delle specifiche comuni che è possibile trovare nei datasheet dei condensatori.

Valore della capacità (in picofarad, nanofarad o microfarad): Indica la quantità di carica che il condensatore può immagazzinare. È importante selezionare un valore di capacità adeguato alle esigenze del circuito.

Tensione nominale (in volt).
Indica la tensione massima che il condensatore può sopportare senza subire danni. È essenziale utilizzare un condensatore con una tensione nominale sufficientemente elevata per evitare guasti.

Tolleranza.
Indica l'intervallo di deviazione accettabile dal valore nominale della capacità. Ad esempio, se il valore nominale della capacità è 10 µF e la tolleranza è del ±10%, il condensatore può avere un valore effettivo compreso tra 9 µF e 11 µF.

Resistenza equivalente in serie (ESR).
Indica la resistenza interna del condensatore. Una bassa resistenza ESR è auspicabile per garantire una risposta efficiente del condensatore nel circuito.

Temperatura di funzionamento.
Indica la temperatura massima e minima alle quali il condensatore può operare in modo sicuro ed efficace. È importante selezionare un condensatore con una temperatura di funzionamento adeguata per l'applicazione desiderata.

Durata della vita.
Indica la durata prevista del condensatore in termini di ore di funzionamento. Una durata della vita più lunga indica una maggiore affidabilità nel lungo termine.

Dimensioni e montaggio.
Specifiche sulle dimensioni fisiche del condensatore, come altezza, diametro e tipo di montaggio (ad esempio, montaggio superficiale o a foro passante).

Leggere e comprendere le specifiche dei condensatori consente di selezionare il componente corretto per soddisfare le esigenze dell'applicazione. È importante fare riferimento al datasheet specifico del produttore per ottenere informazioni accurate e aggiornate sulle specifiche dei condensatori che si desidera utilizzare.





Guida alla scelta dei condensatori appropriati per l'applicazione pratica.
La scelta dei condensatori appropriati per un'applicazione specifica dipende da diversi fattori, tra cui la capacità richiesta, la tensione di lavoro, la tolleranza, la temperatura di funzionamento e le dimensioni fisiche. Ecco alcuni suggerimenti per aiutarti a selezionare i condensatori adeguati.

Determina la capacità richiesta.
Valuta la quantità di carica elettrostatica che il condensatore deve immagazzinare. Scegli un valore di capacità che soddisfi le esigenze del circuito. Considera anche la tolleranza della capacità per garantire la precisione necessaria.

Valuta la tensione di lavoro.
Assicurati che il condensatore abbia una tensione nominale adeguata per sopportare la tensione massima del circuito senza danni. È consigliabile utilizzare un condensatore con una tensione nominale superiore alla tensione di lavoro effettiva.

Considera la temperatura di funzionamento.
Se l'applicazione richiede l'uso del condensatore a temperature estreme, assicurati che il condensatore sia classificato per operare in quelle condizioni. Alcuni condensatori hanno una temperatura massima di funzionamento specificata, quindi seleziona un componente che sia compatibile con l'ambiente di lavoro.

Verifica le dimensioni fisiche.
Controlla le dimensioni del condensatore per assicurarti che si adatti fisicamente all'area disponibile nel circuito. Considera anche il tipo di montaggio richiesto (superficiale, a foro passante, etc.) e assicurati di selezionare il tipo corretto.

Esamina le specifiche aggiuntive.
Prendi in considerazione altre specifiche come la resistenza equivalente in serie (ESR), la durata della vita e la stabilità delle prestazioni nel tempo. Questi fattori possono influenzare l'affidabilità e le prestazioni del condensatore a lungo termine.

Consulta il datasheet del produttore.
Verifica sempre il datasheet specifico del produttore per ottenere informazioni accurate sulle specifiche e le raccomandazioni di utilizzo del condensatore. Il datasheet può fornire ulteriori dettagli sulle caratteristiche del condensatore e le considerazioni speciali per l'applicazione desiderata.

In conclusione, la scelta dei condensatori appropriati richiede una valutazione accurata delle esigenze dell'applicazione, compresa la capacità, la tensione di lavoro, la temperatura, le dimensioni fisiche e altre specifiche. Prenditi il tempo per analizzare attentamente le specifiche dei condensatori disponibili e fare riferimento al datasheet del produttore per garantire una selezione corretta.





Misurazione e test dei condensatori.
La corretta misurazione e il test dei condensatori sono importanti per garantire il loro corretto funzionamento e la conformità alle specifiche. Ecco alcuni metodi comuni per misurare e testare i condensatori.

Misurazione della capacità.
Per determinare la capacità di un condensatore, puoi utilizzare un tester di capacità o un multimetro con una funzione di misurazione della capacità. Collega il condensatore al tester o al multimetro seguendo le indicazioni del dispositivo. Assicurati di scaricare completamente il condensatore prima della misurazione.

Misurazione della resistenza equivalente in serie (ESR).
L'ESR è una misura della resistenza interna di un condensatore. Puoi utilizzare un tester di ESR specifico per misurare questa grandezza. Collega il tester alle giuste terminali del condensatore e segui le istruzioni del dispositivo per effettuare la misurazione.

Test di perdita.
Per verificare la perdita di carica di un condensatore, caricalo completamente e quindi misura il tempo impiegato per scaricarsi a una certa tensione. Un condensatore di buona qualità dovrebbe mantenere la carica per un periodo di tempo significativo.

Test di isolamento.
Per verificare l'isolamento di un condensatore, puoi utilizzare un megger o un tester di isolamento. Applica una tensione di prova al condensatore e verifica se ci sono perdite di corrente. Un condensatore isolato correttamente dovrebbe mostrare una resistenza infinita.

Test di temperatura.
In alcuni casi, è necessario testare i condensatori alle temperature di funzionamento specificate per assicurarsi che mantengano le loro prestazioni nominali. Puoi utilizzare una camera climatica o altri dispositivi per esporre i condensatori a temperature controllate.

Controllo visivo.
Durante il test dei condensatori, controlla visivamente le condizioni fisiche come eventuali danni o gonfiore. Un condensatore danneggiato o gonfio potrebbe essere difettoso e richiedere la sostituzione.

È importante seguire attentamente le istruzioni specifiche per ogni metodo di misurazione e test dei condensatori. Assicurati di utilizzare strumenti adeguati e di prestare attenzione alle precauzioni di sicurezza necessarie durante il test. Se non sei sicuro delle procedure di test o se riscontri risultati anomali, consulta un tecnico esperto o un professionista del settore.





Errori comuni da evitare nell'uso dei condensatori.
Quando si lavora con i condensatori, è importante evitare alcuni errori comuni che potrebbero compromettere il loro funzionamento o causare danni ai circuiti. Ecco alcuni errori da tenere in considerazione e da evitare.

Scegliere un condensatore con una capacità errata.
Assicurati di selezionare un condensatore con la capacità appropriata per l'applicazione. L'utilizzo di un condensatore con una capacità troppo bassa potrebbe non fornire la carica necessaria, mentre l'utilizzo di un condensatore con una capacità troppo alta potrebbe causare sovratensioni o problemi di spazio.

Ignorare la polarità dei condensatori polarizzati.
I condensatori polarizzati, come quelli elettrolitici, hanno una polarità specifica che deve essere rispettata. Collegare un condensatore polarizzato al contrario può causare il suo danneggiamento o un funzionamento improprio.

Non scaricare il condensatore prima di maneggiarlo.
Prima di toccare o manipolare un condensatore, assicurati di scaricarlo completamente per evitare scosse elettriche. Puoi farlo collegando un resistore ad alta resistenza tra le terminali del condensatore e attendendo alcuni secondi.

Utilizzare condensatori difettosi o danneggiati.
Verifica sempre le condizioni fisiche dei condensatori prima dell'installazione. Se noti danni, gonfiore o perdite, sostituisci il condensatore con uno nuovo.

Ignorare le specifiche di temperatura e tensione.
I condensatori hanno specifiche di temperatura e tensione massima di funzionamento. Assicurati di utilizzare condensatori che rispettino queste specifiche per evitare malfunzionamenti o danni.

Non rispettare le precauzioni di sicurezza.
Durante l'installazione o la sostituzione dei condensatori, assicurati di spegnere l'alimentazione elettrica e di adottare le precauzioni di sicurezza necessarie. Manipolare componenti elettronici con l'alimentazione ancora attiva può essere pericoloso.

Non verificare la compatibilità con l'applicazione.
Assicurati che il condensatore selezionato sia compatibile con i requisiti specifici dell'applicazione, come tensione di funzionamento, frequenza di lavoro e impedenza. L'utilizzo di un condensatore incompatibile potrebbe compromettere le prestazioni del circuito.

Rispettare queste linee guida e evitare gli errori comuni può contribuire a garantire il corretto funzionamento e la durata dei condensatori. In caso di dubbi o problemi, consulta un esperto o un tecnico qualificato per assistenza.

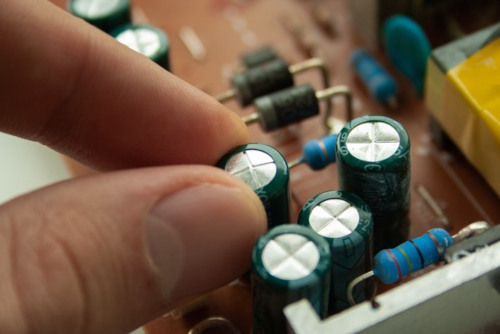

Utilizzo di condensatori nei circuiti elettronici.
I condensatori sono componenti essenziali nei circuiti elettronici e trovano una vasta gamma di applicazioni. Vediamo alcune delle principali modalità di utilizzo dei condensatori nei circuiti.

Smoothing (Sgombero di rumore).
I condensatori vengono utilizzati per eliminare o ridurre il rumore o l'interferenza presente nei segnali elettrici. Vengono posizionati in parallelo a una sorgente di alimentazione per assorbire e immagazzinare temporaneamente l'energia elettrica, migliorando la stabilità del segnale.

Filtraggio.
I condensatori vengono utilizzati come componenti chiave nei filtri passivi. I filtri passivi consentono di selezionare determinate frequenze e di attenuare altre. I condensatori vengono combinati con resistori e induttori per creare filtri passa-basso, passa-alto, passa-banda e taglia-banda.

Accoppiamento di segnale.
I condensatori vengono utilizzati per accoppiare segnali tra stadi di amplificazione o circuiti. Posizionati in serie tra due stadi, consentono al segnale alternato di passare attraverso di loro, consentendo una corretta trasmissione del segnale.

Decoupling (Disaccoppiamento).
I condensatori vengono posizionati vicino ai componenti attivi, come transistor o circuiti integrati, per ridurre l'effetto di rumore o interferenza. Agendo come una sorta di "serbatoio" di energia, i condensatori forniscono una sorgente di corrente pulita per i componenti sensibili.

Temporizzazione.
I condensatori vengono utilizzati per controllare la temporizzazione dei circuiti. Possono essere utilizzati in combinazione con resistenze per creare circuiti temporizzatori, come ad esempio oscillatori RC.

Smorzamento.
I condensatori vengono utilizzati per fornire smorzamento in circuiti oscillanti, come circuiti LC o circuiti RLC. Il condensatore assorbe energia elettrica dal circuito oscillante, riducendo gradualmente l'ampiezza dell'oscillazione.

Memoria elettrica.
I condensatori possono essere utilizzati come elementi di memoria elettrica. I condensatori elettrolitici ad alta capacità vengono utilizzati in circuiti di memorizzazione temporanea, come nei circuiti di backup e nelle batterie tampone.

È importante scegliere il tipo di condensatore appropriato in base alle esigenze specifiche dell'applicazione. Condensatori ceramici, elettrolitici, film, poliestere e polipropilene sono solo alcune delle varianti disponibili, ognuna con le proprie caratteristiche e limitazioni. Consultare le specifiche del produttore e valutare attentamente le esigenze del circuito per una scelta appropriata. L'uso corretto dei condensatori può migliorare le prestazioni e la stabilità dei circuiti elettronici, contribuendo a garantire il corretto funzionamento dell'apparecchiatura elettronica.





Applicazioni avanzate e specifiche dei condensatori.
I condensatori trovano una vasta gamma di applicazioni avanzate e specifiche in diversi campi dell'elettronica. Vediamo alcune delle principali applicazioni e specifiche dei condensatori.

Condensatori di disaccoppiamento ad alta frequenza.
Questi condensatori vengono utilizzati per disaccoppiare l'alimentazione dei componenti ad alta frequenza, come microprocessori, circuiti integrati, FPGA e dispositivi di comunicazione. Devono avere una bassa impedenza ad alta frequenza per garantire una corretta filtrazione del rumore elettromagnetico.

Condensatori di bypass.
Utilizzati nei circuiti audio, i condensatori di bypass vengono posizionati in parallelo ai resistori di polarizzazione per fornire una via a bassa impedenza per le frequenze audio. Questo aiuta a mantenere un segnale audio pulito e senza distorsioni.

Condensatori ad alta tensione.
Questi condensatori sono progettati per gestire tensioni elevate, come nei circuiti di alimentazione ad alta tensione, negli amplificatori di potenza e negli strumenti di misura ad alta precisione. Devono essere in grado di sopportare elevate tensioni di lavoro senza perdite significative o guasti.

Condensatori a bassa temperatura.
Utilizzati in applicazioni a bassa temperatura, come nei circuiti refrigerati ad azoto liquido o negli ambienti criogenici, i condensatori a bassa temperatura sono progettati per funzionare in condizioni estreme e mantenere le loro prestazioni anche a temperature molto basse.

Condensatori a basso ESR (Equivalent Series Resistance).
Questi condensatori sono ideali per applicazioni ad alta frequenza, come circuiti di commutazione o circuiti di alimentazione switching. Hanno una bassa resistenza equivalente, consentendo un funzionamento efficiente e una riduzione delle perdite di energia.

Condensatori ad alta capacità.
Utilizzati in applicazioni che richiedono grandi quantità di energia, come nei circuiti di alimentazione di grandi dimensioni o nei sistemi di accumulo di energia, i condensatori ad alta capacità possono immagazzinare grandi quantità di carica e fornire picchi di corrente.

Condensatori a bassa perdita.
Questi condensatori sono progettati per avere una bassa perdita di carica nel tempo, mantenendo una carica stabile per periodi prolungati. Sono utilizzati in applicazioni che richiedono una conservazione a lungo termine della carica, come nei backup di memoria o nelle applicazioni di memoria a lungo termine.

È importante considerare attentamente le specifiche dei condensatori in base alle esigenze dell'applicazione. Le caratteristiche come la capacità, la tensione di lavoro, la tolleranza, l'ESR e la stabilità termica devono essere prese in considerazione per garantire il corretto funzionamento del circuito e l'affidabilità del sistema elettronico. L'applicazione corretta dei condensatori avanzati può portare a prestazioni ottimali e soluzioni efficienti nei circuiti elettronici, consentendo una maggiore efficienza energetica, una migliore gestione dei segnali e una maggiore stabilità del sistema.





Risposte a domande frequenti sull'interpretazione dei condensatori.

Quali sono i principali tipi di condensatori?
I principali tipi di condensatori includono condensatori ceramici, condensatori elettrolitici, condensatori poliestere, condensatori polipropilene, condensatori a film di tantalio e condensatori a film di poliestere.

Come posso determinare la capacità di un condensatore?
La capacità di un condensatore può essere determinata leggendo i codici dei colori o le marcature stampate sul corpo del condensatore. In alternativa, puoi utilizzare un tester di capacità per misurare la capacità del condensatore.

Cosa indica la tensione nominale di un condensatore?
La tensione nominale di un condensatore indica la massima tensione che il condensatore può sopportare senza subire danni. È importante selezionare un condensatore con una tensione nominale sufficiente per l'applicazione specifica.

Qual è il significato della tolleranza di un condensatore?
La tolleranza di un condensatore indica la variazione massima consentita rispetto al valore nominale della capacità. Ad esempio, un condensatore con una tolleranza del 10% può variare del 10% in più o in meno rispetto al suo valore nominale.

Quali sono le precauzioni da prendere nell'uso dei condensatori polarizzati?
I condensatori polarizzati, come i condensatori elettrolitici, hanno una polarità specifica e devono essere collegati correttamente nel circuito. Inoltre, è importante rispettare la tensione massima di lavoro per evitare danni al condensatore.

Come posso testare un condensatore per verificarne il funzionamento?
È possibile testare un condensatore utilizzando un tester di capacità o un tester di continuità. Assicurati di scaricare completamente il condensatore prima di eseguire il test e segui le istruzioni del tester per ottenere risultati accurati.

Quali sono le applicazioni comuni dei condensatori?
I condensatori sono ampiamente utilizzati in una varietà di applicazioni, tra cui alimentazione elettronica, filtraggio del rumore, accoppiamento di segnali, temporizzazione e smorzamento di circuiti, memorizzazione di energia elettrica, circuiti di accensione e molto altro ancora.

Come posso identificare la polarità di un condensatore non polarizzato?
I condensatori non polarizzati non hanno una polarità specifica e possono essere collegati in entrambi i modi nel circuito. Sono spesso contrassegnati con un simbolo "+" o "-" per indicare la polarità opzionale.

Come posso evitare errori nella lettura dei codici dei colori dei condensatori?
È consigliabile utilizzare una tabella di riferimento dei codici dei colori dei condensatori per evitare errori nella lettura. Inoltre, controlla attentamente i colori e leggi più di una volta per confermare la corretta interpretazione.

Quali sono le precauzioni da prendere nella gestione dei condensatori?
Alcune precauzioni nella gestione dei condensatori includono evitare temperature estreme, evitare di superare la tensione massima di lavoro, evitare cortocircuiti e maneggiare i condensatori con cura per evitare danni fisici.

Articolo del Webmaster dell'Ansu, con l'aiuto del Dottor Bishop.
