Introduzione agli induttori elettronici.
Gli induttori sono componenti elettronici fondamentali utilizzati in una vasta gamma di applicazioni. Svolgono un ruolo chiave nella gestione del flusso di corrente elettromagnetica in un circuito elettronico. Gli induttori sono costituiti da un avvolgimento di filo conduttore che crea un campo magnetico quando attraversato da una corrente elettrica. Questo campo magnetico può immagazzinare energia elettromagnetica e influenzare il comportamento del circuito. Gli induttori sono ampiamente utilizzati per diverse funzioni, come filtraggio del segnale, riduzione del rumore, immagazzinamento di energia, regolazione di corrente e tensione, conversione di energia elettrica in energia magnetica e viceversa. Sono presenti in una vasta gamma di dispositivi elettronici, tra cui amplificatori, convertitori di potenza, circuiti di controllo, apparecchiature di comunicazione e altro ancora. Gli induttori possono variare in termini di valore dell'induttanza, corrente massima, dimensioni fisiche e altri parametri. È importante selezionare l'induttore corretto per l'applicazione specifica, tenendo conto dei requisiti di prestazioni, delle specifiche elettriche del circuito e di altri fattori pertinenti.
Principi di funzionamento degli induttori.
Gli induttori sfruttano i principi dell'induzione elettromagnetica per gestire il flusso di corrente elettromagnetica in un circuito. Quando una corrente elettrica attraversa l'avvolgimento di filo conduttore di un induttore, viene creato un campo magnetico intorno all'induttore. Questo campo magnetico è proporzionale alla corrente che lo genera e alla geometria dell'induttore stesso. Uno dei principali comportamenti degli induttori è l'opposizione al cambiamento della corrente che li attraversa. Quando la corrente attraverso un induttore viene interrotta o variata rapidamente, il campo magnetico generato dall'induttore genera una forza elettromotrice (fem) che cerca di mantenere la corrente costante. Questo fenomeno è noto come autoinduzione ed è alla base di molte applicazioni degli induttori. Un altro importante aspetto del funzionamento degli induttori è la capacità di immagazzinare energia nel campo magnetico. Quando una corrente attraversa un induttore, l'energia elettromagnetica viene accumulata nel campo magnetico creato dall'induttore. Questa energia può essere successivamente rilasciata nel circuito quando la corrente viene interrotta o variata. La capacità di immagazzinare energia elettromagnetica negli induttori li rende utili in diverse applicazioni. Ad esempio, negli alimentatori a commutazione, gli induttori sono utilizzati per immagazzinare energia elettromagnetica durante il periodo di accensione e poi rilasciarla nel circuito durante il periodo di spegnimento. Questo contribuisce all'efficienza energetica del circuito e alla regolazione della tensione di uscita. I principi di funzionamento degli induttori possono variare a seconda del tipo di induttore e della sua configurazione. Esistono diversi tipi di induttori, come gli induttori a nucleo di ferrite, gli induttori a nastro, gli induttori a toro e gli induttori a bobina aria. Ognuno di questi ha caratteristiche uniche e applicazioni specifiche.
Componenti e struttura degli induttori.
Gli induttori sono componenti elettronici costituiti da un avvolgimento di filo conduttore e un nucleo magnetico. L'avvolgimento del filo conduttore è generalmente realizzato con materiale di alta conduttività come il rame o l'alluminio ed è avvolto attorno al nucleo magnetico. Il nucleo magnetico è un elemento fondamentale degli induttori ed è responsabile di concentrare e guidare il flusso del campo magnetico generato dall'avvolgimento. Esistono diversi materiali utilizzati per la realizzazione del nucleo magnetico, tra cui ferrite, ferro, polveri magnetiche e leghe magnetiche. Ogni materiale ha proprietà magnetiche specifiche che influenzano le prestazioni dell'induttore, come la permeabilità magnetica e la perdita di energia. La struttura degli induttori può variare a seconda del tipo e dell'applicazione. Gli induttori a nucleo di ferrite sono comunemente utilizzati in applicazioni ad alta frequenza e presentano un nucleo di materiale ferritico intorno al quale è avvolto il filo conduttore. Questo tipo di induttore offre elevate prestazioni di immagazzinamento di energia e bassa perdita di energia. Gli induttori a nastro, come suggerisce il nome, sono costituiti da un nastro di materiale magnetico, spesso ferro, che viene piegato e avvolto per formare un avvolgimento. Questi induttori sono utilizzati principalmente in applicazioni ad alta potenza e alta corrente. Gli induttori a toro sono caratterizzati da un nucleo magnetico a forma di anello su cui l'avvolgimento del filo conduttore è avvolto. Questo tipo di induttore offre una maggiore induttanza rispetto ad altri tipi e viene utilizzato in applicazioni ad alta frequenza. Gli induttori a bobina aria sono semplicemente avvolgimenti di filo conduttore senza un nucleo magnetico. Questi induttori offrono una maggiore flessibilità nella regolazione dell'induttanza e sono comunemente utilizzati in circuiti sintonizzati e filtri. La scelta del tipo di induttore dipende dalle specifiche dell'applicazione, come la frequenza di funzionamento, la corrente massima, la capacità di immagazzinare energia e la dimensione fisica richiesta. È importante selezionare l'induttore corretto in base alle esigenze del tuo progetto per ottenere le prestazioni desiderate.
Valori e specifiche degli induttori.
Gli induttori sono caratterizzati da diversi parametri e specifiche che determinano le loro prestazioni e la loro compatibilità con le applicazioni elettroniche. Alcuni dei valori e delle specifiche più comuni degli induttori includono:
Induttanza (L).
l'induttanza è una misura della capacità di un induttore di accumulare energia nel campo magnetico generato dal passaggio di corrente attraverso l'avvolgimento. È misurata in henry (H) e rappresenta la quantità di flusso magnetico che un induttore è in grado di generare per unità di corrente. L'induttanza determina la reattanza induttiva dell'induttore e influisce sulla sua risposta alle variazioni di corrente.
Tolleranza: la tolleranza indica la variazione massima consentita rispetto al valore nominale dell'induttanza. Viene espressa in percentuale e rappresenta la precisione con cui l'induttore si avvicina al suo valore nominale. Ad esempio, un induttore con una tolleranza del 10% può variare del ±10% rispetto al suo valore nominale.
Corrente nominale: la corrente nominale, anche nota come corrente massima, indica il valore massimo di corrente che può essere applicato all'induttore senza causare danni o alterazioni alle sue prestazioni. È importante selezionare un induttore con una corrente nominale adeguata per garantire un funzionamento sicuro ed efficiente del circuito.
Resistenza serie (DCR): la resistenza serie è la resistenza ohmica dell'avvolgimento dell'induttore. Rappresenta la perdita di energia elettrica sotto forma di calore durante il passaggio della corrente. Una resistenza serie bassa permette un'efficienza maggiore dell'induttore, mentre una resistenza serie elevata può causare un riscaldamento indesiderato.
Fattore di qualità (Q): il fattore di qualità è un parametro che indica l'efficienza di un induttore. È dato dal rapporto tra l'energia immagazzinata nell'induttore e l'energia dissipata sotto forma di perdite. Un alto valore di Q indica un'efficienza elevata e una minore dissipazione di energia.
Frequenza di risonanza: la frequenza di risonanza è la frequenza a cui l'induttore raggiunge la massima reattanza induttiva. Dipende dall'induttanza e dalla capacità parassita dell'induttore. È importante considerare la frequenza di funzionamento dell'induttore per garantire che si trovi nella sua regione di funzionamento ottimale.
Corrente di saturazione: la corrente di saturazione è la corrente massima che un induttore può gestire senza che il nucleo magnetico raggiunga la saturazione magnetica. La saturazione magnetica si verifica quando il nucleo magnetico non è in grado di aumentare ulteriormente il flusso magnetico, limitando così l'induttanza dell'induttore.
Questi sono solo alcuni dei valori e delle specifiche comuni degli induttori. È importante considerare attentamente queste specifiche al fine di selezionare l'induttore corretto per l'applicazione desiderata.
Tipi comuni di induttori e le loro applicazioni

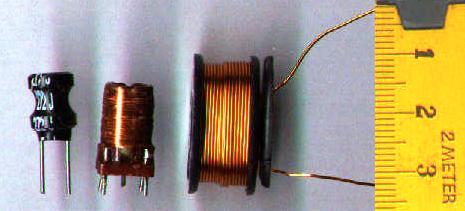

Gli induttori sono disponibili in diversi tipi e forme, ognuno con caratteristiche e applicazioni specifiche. Di seguito sono elencati alcuni dei tipi più comuni di induttori e le loro principali applicazioni.

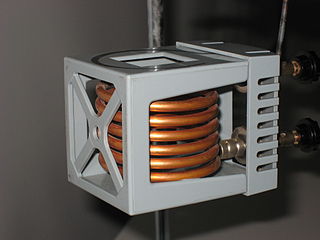

Induttori ad aria: questi induttori sono costituiti da un avvolgimento di filo conduttore su un nucleo non magnetico. Sono comunemente utilizzati in applicazioni ad alta frequenza, come filtri passa-banda, oscillatori e circuiti di accoppiamento.
Induttori a nucleo di ferro: questi induttori sono dotati di un nucleo di materiale ferromagnetico, come il ferro dolce o il ferrite. L'aggiunta del nucleo magnetico aumenta l'induttanza e la capacità di immagazzinare energia. Sono comunemente utilizzati in applicazioni di alimentazione, come convertitori di potenza, alimentatori e trasformatori.
Induttori a nucleo di ferrite: i conduttori a nucleo di ferrite sono induttori con un nucleo realizzato in materiale ferrite. Questo tipo di induttore è noto per le sue eccellenti proprietà di soppressione del rumore e viene spesso utilizzato in applicazioni di filtraggio, come filtri di linea e filtri di segnale.
Induttori a nido d'ape: questi induttori sono caratterizzati dalla loro forma a nido d'ape. Sono utilizzati principalmente in applicazioni di radiofrequenza, come antenne e circuiti di accordo.
Induttori toroidali: gli induttori toroidali hanno un nucleo in forma di toroide e un avvolgimento di filo conduttore intorno ad esso. Sono noti per la loro bassa perdita di flusso magnetico e sono ampiamente utilizzati in applicazioni di filtraggio, amplificatori audio e circuiti di accoppiamento.
Induttori a strato: questi induttori sono costituiti da un avvolgimento di filo conduttore disposto in diversi strati, separati da uno strato di isolante. Sono comunemente utilizzati in applicazioni ad alta frequenza e in circuiti integrati.
Induttori variabili: gli induttori variabili consentono di regolare l'induttanza mediante un meccanismo di regolazione. Sono utilizzati in applicazioni in cui è necessario regolare l'induttanza per adattarsi alle diverse condizioni di funzionamento, come nelle radio e negli accordatori.
Questi sono solo alcuni dei tipi più comuni di induttori e le loro applicazioni. È importante selezionare l'induttore corretto in base alle specifiche dell'applicazione e alle esigenze del circuito.
Calcolo e misurazione dell'induttanza.
L'induttanza di un induttore è una misura della sua capacità di immagazzinare energia nel campo magnetico. Il calcolo e la misurazione dell'induttanza sono importanti per determinare le caratteristiche elettriche di un induttore. Di seguito sono presentati alcuni metodi comuni per il calcolo e la misurazione dell'induttanza.
Calcolo dell'induttanza: l'induttanza di un induttore può essere calcolata utilizzando la seguente formula: L = (μ₀ * μᵣ * N² * A) / l
dove L è l'induttanza in henry, μ₀ è la permeabilità magnetica del vuoto (4π x 10⁻⁷ H/m), μᵣ è la permeabilità relativa del materiale del nucleo, N è il numero di spire dell'avvolgimento, A è l'area del nucleo e l è la lunghezza del percorso magnetico. Questa formula è valida per induttori con un nucleo di materiale ferromagnetico. Per induttori senza nucleo o con nucleo non magnetico, la formula può essere semplificata utilizzando solo il termine N².
Misurazione dell'induttanza: esistono diversi metodi per misurare l'induttanza di un induttore. Uno dei metodi più comuni è l'utilizzo di un LCR meter, uno strumento che misura l'induttanza, la capacità e la resistenza. L'induttore viene collegato al LCR meter che fornisce la lettura dell'induttanza in henry. Un altro metodo comune è l'utilizzo di un ponte di Maxwell o un ponte di Wien, che consentono di misurare l'induttanza confrontandola con un'induttanza di riferimento nota. Questi metodi richiedono un'attenta calibrazione e possono essere più complessi da utilizzare rispetto a un LCR meter.
Misurazione dell'induttanza con un oscilloscopio: un altro metodo per misurare l'induttanza è utilizzare un oscilloscopio e un generatore di forme d'onda. Collegando l'induttore in serie con una resistenza nota, è possibile generare una forma d'onda e misurare l'oscillazione del segnale sull'oscilloscopio. Utilizzando le formule appropriate, è possibile calcolare l'induttanza dell'induttore.
È importante notare che la misurazione dell'induttanza può essere influenzata da fattori come la resistenza interna dell'induttore e la presenza di capacitance parassite. Pertanto, è consigliabile utilizzare strumenti di misurazione adeguati e considerare tali fattori durante l'interpretazione dei risultati. Questi sono solo alcuni dei metodi comuni utilizzati per il calcolo e la misurazione dell'induttanza. La scelta del metodo dipende dalle risorse disponibili e dalla precisione richiesta nella misurazione. È consigliabile consultare strumenti e risorse specializzate per una misurazione accurata dell'induttanza.
Tolleranza e perdite negli induttori.
Gli induttori, come molti componenti elettronici, possono presentare una tolleranza specifica. La tolleranza dell'induttanza indica la variazione massima consentita rispetto al valore nominale dell'induttanza. Le tolleranze più comuni per gli induttori sono del ±5%, ±10% e ±20% . La tolleranza dell'induttanza dipende da vari fattori, tra cui il metodo di fabbricazione, il materiale utilizzato e il livello di precisione richiesto per l'applicazione specifica. La tolleranza viene generalmente indicata dal produttore sull'etichetta o nella documentazione del componente. Le perdite negli induttori possono essere attribuite a diversi fattori, tra cui le resistenze ohmiche dell'avvolgimento e i fenomeni di perdite magnetiche nel nucleo. Le perdite magnetiche possono essere causate da correnti parassite, correnti di Foucault o isteresi magnetica nel nucleo dell'induttore. Per ridurre le perdite negli induttori, possono essere adottate diverse misure. Ad esempio, l'utilizzo di materiali con bassa resistività elettrica per l'avvolgimento e di materiali con bassa isteresi magnetica per il nucleo può contribuire a ridurre le perdite. Inoltre, l'adozione di un design ottimizzato del nucleo può contribuire a minimizzare le correnti parassite e le correnti di Foucault. È importante considerare le tolleranze e le perdite negli induttori durante la progettazione e l'utilizzo dei circuiti. Le tolleranze possono influenzare le prestazioni del circuito e possono richiedere compensazioni o correzioni nel design. Le perdite, d'altra parte, possono influire sull'efficienza del circuito e possono richiedere precauzioni per ridurre l'effetto negativo sulle prestazioni complessive.
Interferenze magnetiche e schermatura degli induttori.
Gli induttori possono essere soggetti ad interferenze magnetiche, sia provenienti da campi magnetici esterni che generati da altri componenti all'interno del circuito. Queste interferenze magnetiche possono influire sulle prestazioni degli induttori e dei circuiti circostanti, introducendo rumore o alterando il corretto funzionamento del sistema. Per ridurre o eliminare le interferenze magnetiche, può essere necessario adottare misure di schermatura degli induttori. La schermatura può essere realizzata utilizzando materiali magnetici ad alta permeabilità, come il ferro dolce o leghe di nichel-ferro, per creare una sorta di "gabbia" intorno all'induttore che intrappola i campi magnetici indesiderati. La schermatura può assumere diverse forme, come involucri metallici o avvolgimenti aggiuntivi di filo intorno all'induttore. L'obiettivo è creare una barriera fisica che limiti l'interazione tra l'induttore e i campi magnetici esterni o interni. L'efficacia della schermatura dipende dal design e dai materiali utilizzati. È importante considerare le specifiche e le esigenze dell'applicazione per determinare il tipo e la configurazione più adatta di schermatura. Tuttavia, è importante notare che l'aggiunta di una schermatura può comportare alcune considerazioni, come l'aumento delle dimensioni e del peso complessivi del componente e la potenziale riduzione delle prestazioni dell'induttore stesso. Pertanto, è necessario valutare attentamente l'equilibrio tra la necessità di schermatura e gli eventuali effetti collaterali.
Induttori accoppiati e trasformatori.
Gli induttori accoppiati e i trasformatori sono componenti elettronici che sfruttano il principio dell'induzione magnetica per trasferire energia elettrica da un circuito all'altro. Sono composti da due o più avvolgimenti di filo avvolti intorno ad un nucleo magnetico comune. L'accoppiamento magnetico tra gli avvolgimenti permette il trasferimento efficiente di energia elettrica tra i circuiti primario e secondario, consentendo di modificare il valore di tensione, corrente o impedenza del segnale elettrico. I trasformatori sono un tipo specifico di induttore accoppiato che viene utilizzato principalmente per trasformare la tensione o la corrente di un segnale. Sono costituiti da un nucleo magnetico, solitamente in materiale ferromagnetico, attorno al quale sono avvolti un avvolgimento primario e uno o più avvolgimenti secondari. Quando viene applicata una tensione alternata al primario del trasformatore, viene generato un campo magnetico nel nucleo che induce una tensione nel circuito secondario. Il rapporto tra il numero di spire nell'avvolgimento primario e nell'avvolgimento secondario determina il rapporto di trasformazione e quindi il valore di tensione trasformato. I trasformatori sono ampiamente utilizzati in diversi dispositivi elettronici e sistemi di alimentazione, come alimentatori, caricabatterie, convertitori di potenza e trasmissione dell'energia elettrica su lunghe distanze. Gli induttori accoppiati, oltre ai trasformatori, possono essere utilizzati per altre applicazioni come l'accoppiamento di segnali tra circuiti, la filtrazione e l'impedenza adattiva. Possono essere utilizzati anche per realizzare trasformatori di impedenza, trasformatori di isolamento e induttori di reiezione del rumore. La scelta dell'induttore accoppiato o del trasformatore appropriato dipende dalle specifiche dell'applicazione, come i valori di tensione, corrente e frequenza, le dimensioni e il costo. È importante considerare attentamente le esigenze del circuito e le caratteristiche dell'induttore per ottenere le prestazioni desiderate.
Guida alla selezione degli induttori appropriati per l'applicazione.
La scelta degli induttori appropriati per un'applicazione specifica è fondamentale per ottenere prestazioni ottimali e garantire un funzionamento stabile e affidabile del circuito. Ecco alcuni fattori da considerare nella selezione degli induttori:
Valore dell'induttanza.
L'induttanza desiderata dipende dalle esigenze dell'applicazione, come il valore di corrente, la frequenza di funzionamento e le specifiche di filtraggio o accoppiamento del segnale. Assicurarsi che l'induttore selezionato abbia il valore di induttanza corretto per soddisfare tali requisiti.
Corrente nominale.
L'induttore deve essere in grado di gestire la corrente massima prevista nel circuito senza surriscaldarsi o subire danni. Verificare che la corrente nominale dell'induttore sia sufficiente per le condizioni di funzionamento previste.
Resistenza DC.
La resistenza DC dell'induttore influisce sulla dissipazione di potenza e sul rendimento complessivo del circuito. Assicurarsi che la resistenza DC dell'induttore sia adeguata alle esigenze dell'applicazione, riducendo al minimo le perdite di potenza.
Fattore di qualità (Q).
Il fattore di qualità è una misura della perdita di energia nell'induttore e influenza l'efficienza e la risposta in frequenza del circuito. Scegliere induttori con un alto fattore di qualità per prestazioni migliori, specialmente nelle applicazioni ad alta frequenza.
Dimensioni e montaggio.
Considerare le dimensioni fisiche dell'induttore e le specifiche di montaggio per garantire una corretta integrazione nel circuito. Assicurarsi che l'induttore selezionato sia compatibile con lo spazio disponibile e i requisiti di montaggio richiesti.
Ambienti operativi.
Verificare che gli induttori selezionati siano adatti agli ambienti operativi previsti, come la temperatura, l'umidità e le vibrazioni. Alcuni induttori sono progettati per funzionare in condizioni estreme o ambienti critici, quindi assicurarsi di scegliere induttori adatti alle esigenze dell'applicazione.
Certificazioni e conformità.
Nelle applicazioni specifiche, come quelle mediche o aerospaziali, potrebbero essere richieste certificazioni o conformità a determinati standard di qualità o sicurezza. Verificare che gli induttori selezionati soddisfino tali requisiti.
Costo.
Considerare anche il prezzo degli induttori, confrontando diverse opzioni per ottenere il miglior rapporto qualità-costo per l'applicazione specifica.
È consigliabile consultare le specifiche tecniche fornite dai produttori di induttori elettronici e valutare attentamente le esigenze del circuito per fare la scelta migliore. Inoltre, è possibile consultare esperti del settore o ingegneri elettronici per ulteriori consigli e orientamenti nella selezione degli induttori appropriati.
Considerazioni di montaggio e gestione termica degli induttori.
Il corretto montaggio e la gestione termica degli induttori sono cruciali per garantire prestazioni affidabili e una lunga durata nel circuito. Di seguito sono riportate alcune considerazioni importanti da tenere a mente.
Layout del circuito.
Progettare un layout del circuito che posizioni gli induttori in modo da ridurre al minimo le interferenze elettromagnetiche con altri componenti. Mantenere una distanza adeguata tra gli induttori e gli altri componenti sensibili alle interferenze magnetiche, come sensori o circuiti analogici.
Scelta della scheda di circuito stampato (PCB).
Utilizzare un PCB adatto per il montaggio degli induttori. Assicurarsi che la PCB abbia tracce sufficientemente larghe per gestire la corrente prevista e che sia in grado di dissipare il calore generato dagli induttori in modo efficiente.
Disposizione termica.
Assicurarsi che gli induttori siano montati in posizioni che consentano una buona dissipazione del calore. Evitare di posizionarli in prossimità di componenti ad alta temperatura o di ostruire il flusso d'aria intorno agli induttori.
Utilizzo di dissipatori di calore.
In caso di induttori che generano una quantità significativa di calore, è possibile utilizzare dissipatori di calore per migliorare la gestione termica. I dissipatori di calore aiutano a trasferire il calore generato dagli induttori all'ambiente circostante, riducendo così la temperatura operativa degli induttori stessi.
Ventilazione e raffreddamento.
Se il circuito o l'ambiente di lavoro sono soggetti a temperature elevate, considerare l'uso di sistemi di ventilazione o raffreddamento per mantenere la temperatura degli induttori entro i limiti specificati dal produttore.
Controllo della corrente.
Assicurarsi che la corrente che attraversa gli induttori sia mantenuta all'interno dei limiti previsti. Correnti eccessive possono causare un surriscaldamento degli induttori e comprometterne le prestazioni e la durata.
Progettazione del packaging.
Se si stanno utilizzando induttori in un'area con requisiti speciali, come l'ambiente medico o l'aerospaziale, verificare che gli induttori soddisfino le specifiche di packaging richieste per garantire la sicurezza e la durata nell'applicazione specifica.
Monitoraggio delle temperature.
Se l'applicazione richiede prestazioni critiche o un ambiente operativo estremo, è possibile utilizzare sensori di temperatura per monitorare costantemente la temperatura degli induttori e intervenire tempestivamente in caso di anomalie o surriscaldamenti.
Tenendo conto di queste considerazioni di montaggio e gestione termica, è possibile garantire un funzionamento ottimale degli induttori nel circuito e prolungarne la durata nel tempo. Prima dell'installazione degli induttori, è sempre consigliabile consultare le specifiche e le raccomandazioni del produttore e seguire le linee guida di montaggio e utilizzo consigliate.
Verifica e test degli induttori.
La verifica e il test degli induttori sono importanti per assicurarsi che funzionino correttamente e rispondano alle specifiche richieste. Di seguito sono riportati alcuni metodi comuni per la verifica e il test degli induttori.
Misurazione dell'induttanza.
Utilizzare un LCR meter (misuratore LCR) per misurare l'induttanza dell'induttore. Questa misura fornisce informazioni sulla capacità dell'induttore di accumulare energia in un campo magnetico. Assicurarsi che il valore misurato sia all'interno delle specifiche richieste.
Verifica della resistenza DC.
Misurare la resistenza DC dell'induttore utilizzando un multimetro. Questo valore indica la resistenza ohmica dell'induttore e può essere utile per valutare l'efficienza dell'induttore. Confrontare il valore misurato con le specifiche fornite dal produttore.
Test di isolamento.
Verificare l'isolamento dell'induttore misurando la resistenza tra i terminali dell'induttore e il suo involucro. Questo test assicura che non ci siano cortocircuiti o perdite di corrente attraverso l'isolamento dell'induttore.
Test di corrente nominale.
Soggiungere corrente nominale all'induttore e verificare che non si verifichino surriscaldamenti o altri malfunzionamenti. È importante rispettare i limiti di corrente specificati dal produttore per evitare danni all'induttore o al circuito in cui viene utilizzato.
Test di temperatura.
Monitorare la temperatura dell'induttore durante il funzionamento per assicurarsi che rimanga entro i limiti consentiti. L'uso di termometri o termocamere può aiutare a identificare eventuali punti caldi o anomalie di temperatura.
Test di vibrazione e shock.
Se l'applicazione prevede vibrazioni o urti, eseguire test specifici per valutare la resistenza dell'induttore a tali condizioni. Questi test possono essere condotti secondo le norme e gli standard applicabili.
Test di durata.
In alcuni casi, è possibile eseguire test di durata per valutare la resistenza dell'induttore nel tempo. Ciò può essere fatto sottoponendo l'induttore a cicli di stress ripetuti per simulare l'uso a lungo termine.
È importante notare che i test specifici da eseguire dipendono dall'applicazione e dalle specifiche dell'induttore. È sempre consigliabile consultare le specifiche e le raccomandazioni del produttore per determinare i test più appropriati per l'induttore specifico. Durante il processo di verifica e test, è fondamentale tenere traccia dei risultati e documentare le misurazioni effettuate. In caso di risultati anomali o non conformi, è consigliabile consultare il produttore o un tecnico qualificato per l'ulteriore analisi e l'eventuale correzione del problema. Effettuare una corretta verifica e test degli induttori contribuisce a garantire la qualità e l'affidabilità dei circuiti in cui vengono utilizzati, consentendo un funzionamento ottimale del sistema nel suo complesso.
Problemi comuni e risoluzione dei guasti negli induttori.
Gli induttori, come tutti i componenti elettronici, possono essere soggetti a problemi o guasti. Di seguito sono elencati alcuni dei problemi comuni che possono verificarsi negli induttori e le possibili soluzioni.
Cortocircuito.
Se si riscontra un cortocircuito nell'induttore, è importante esaminare attentamente il circuito circostante per individuare eventuali problemi di cablaggio o connessioni errate. Verificare anche se l'induttore stesso è danneggiato o presenta un avvolgimento in cortocircuito. In caso di danni, sostituire l'induttore con uno nuovo.
Apertura del circuito.
Se l'induttore è interrotto, ossia presenta un circuito aperto, verificare se ci sono saldature o collegamenti scollegati o danneggiati. Se necessario, riparare o sostituire i collegamenti difettosi. In caso di danni all'avvolgimento dell'induttore, è consigliabile sostituire l'induttore stesso.
Perdita di induttanza.
Se l'induttanza misurata dell'induttore è significativamente inferiore rispetto al valore nominale, potrebbe essere indicativo di una perdita di induttanza. Questo può essere causato da un avvolgimento danneggiato o da un componente interno difettoso. In questo caso, la soluzione migliore è sostituire l'induttore con uno nuovo.
Surriscaldamento.
Se si verifica un surriscaldamento dell'induttore durante il funzionamento, è importante valutare se la corrente che attraversa l'induttore supera i limiti specificati. Se la corrente è eccessiva, potrebbe essere necessario ridimensionare l'induttore o utilizzare uno con una capacità di corrente superiore. Assicurarsi anche che l'induttore sia adeguatamente dissipato dal calore ambientale circostante.
Problemi di interferenza.
Gli induttori possono essere soggetti a interferenze magnetiche da altri componenti o circuiti circostanti. In alcuni casi, l'uso di schermature magnetiche o l'isolamento dell'induttore possono aiutare a ridurre l'interferenza. Se necessario, consultare un esperto in campo elettromagnetico per valutare e risolvere i problemi di interferenza specifici.
Deterioramento nel tempo.
Nel corso del tempo, gli induttori possono subire un deterioramento naturale delle loro prestazioni a causa di fattori come l'invecchiamento del materiale isolante o l'usura meccanica. In questi casi, la soluzione migliore è sostituire l'induttore con uno nuovo per ripristinare le prestazioni ottimali.
È importante notare che la risoluzione dei guasti negli induttori può richiedere competenze e strumenti specializzati. Se non si è sicuri delle procedure di risoluzione dei guasti o delle azioni da intraprendere, è consigliabile consultare un tecnico qualificato o fare riferimento al supporto tecnico del produttore per assistenza aggiuntiva. La manutenzione regolare e la corretta gestione degli induttori possono contribuire a mantenere le loro prestazioni ottimali e a garantire il funzionamento affidabile dei circuiti in cui vengono utilizzati.
Applicazioni avanzate e specifiche degli induttori.
Gli induttori sono componenti essenziali utilizzati in una vasta gamma di applicazioni elettroniche. Di seguito sono elencate alcune delle applicazioni avanzate degli induttori e le specifiche rilevanti da considerare.
Filtri e circuiti di risonanza.
Gli induttori vengono ampiamente utilizzati nella progettazione di filtri e circuiti di risonanza. Possono essere impiegati per selezionare specifiche frequenze o attenuare determinate bande di frequenza nei segnali elettronici. Le specifiche importanti da considerare per gli induttori utilizzati in queste applicazioni includono l'induttanza, la resistenza DC, la capacità parassita e la corrente massima ammessa.
Trasformatori.
Gli induttori accoppiati, noti anche come trasformatori, vengono utilizzati per trasferire energia o segnali da un circuito all'altro. Sono ampiamente utilizzati in alimentatori, convertitori di potenza e trasmissione di segnali audio e video. Le specifiche chiave per i trasformatori includono il rapporto di trasformazione, l'impedenza primaria e secondaria, la potenza massima e la frequenza di funzionamento.
Circuiti oscillanti.
Gli induttori sono un elemento chiave nei circuiti oscillanti, come oscillatori LC, oscillatori a cristallo e oscillatori a frequenza controllata. Contribuiscono a determinare la frequenza di oscillazione e la stabilità del circuito. Le specifiche importanti per gli induttori utilizzati in queste applicazioni includono l'induttanza, la resistenza DC, la capacità parassita e la tolleranza di frequenza.
Filtri anti-interferenza.
Gli induttori vengono impiegati in filtri anti-interferenza per ridurre o eliminare disturbi e interferenze elettromagnetiche presenti nei segnali elettronici. Sono utilizzati in dispositivi audio, sistemi di comunicazione, apparecchiature di misurazione e altre applicazioni sensibili alle interferenze. Le specifiche importanti per gli induttori utilizzati in filtri anti-interferenza includono l'induttanza, la resistenza DC, la capacità parassita e le caratteristiche di attenuazione.
Trasmissione e ricezione wireless.
Gli induttori sono utilizzati in bobine di trasmissione e ricezione nei sistemi di trasmissione e ricezione wireless, come nelle applicazioni di ricarica wireless o di comunicazione wireless. Le specifiche rilevanti includono l'induttanza, la resistenza DC, la capacità parassita e la frequenza di funzionamento.
Elettronica di potenza.
Gli induttori sono fondamentali nell'elettronica di potenza per la conversione e il controllo dell'energia elettrica. Sono utilizzati in convertitori DC-DC, invertitori, regolatori di tensione, alimentatori switching e altri dispositivi di potenza. Le specifiche importanti per gli induttori utilizzati in applicazioni di potenza includono l'induttanza, la resistenza DC, la corrente massima, la saturazione del nucleo e la resistenza termica.
È importante selezionare induttori con le specifiche appropriate per l'applicazione desiderata al fine di garantire un funzionamento affidabile e prestazioni ottimali. Oltre alle specifiche tecniche, possono essere importanti fattori come la dimensione fisica, il costo e la disponibilità sul mercato. Le applicazioni avanzate degli induttori sono ampie e in costante evoluzione, e la scelta del giusto induttore richiede una comprensione delle esigenze specifiche dell'applicazione e delle caratteristiche del circuito. Consultare sempre le specifiche fornite dal produttore e fare riferimento a esperti nel campo per garantire una corretta selezione e utilizzo degli induttori.
Domande frequenti sull'utilizzo degli induttori.
Qual è la differenza tra un induttore e una bobina?
Un induttore e una bobina sono spesso usati come sinonimi e si riferiscono entrambi a un componente che ha un avvolgimento di filo conduttore. Tuttavia, l'induttore si riferisce più specificamente a un componente che è progettato per avere un valore di induttanza specifico e viene utilizzato per sfruttare le proprietà magnetiche dell'avvolgimento. La bobina, d'altra parte, può riferirsi a un componente che ha un avvolgimento di filo conduttore, ma può essere utilizzato per scopi diversi dalla semplice induttanza, come la creazione di un campo magnetico o la trasmissione di segnali.
Come si calcola l'induttanza di un induttore?
L'induttanza di un induttore dipende da vari fattori, tra cui il numero di spire, l'area dell'avvolgimento, la permeabilità magnetica del materiale utilizzato e la lunghezza dell'avvolgimento. Per calcolare l'induttanza di un induttore, possono essere utilizzate formule specifiche che tengono conto di questi fattori. In alternativa, è possibile utilizzare strumenti o calcolatori online dedicati per ottenere il valore dell'induttanza.
Quali sono le principali caratteristiche da considerare quando si sceglie un induttore per un'applicazione specifica?
Alcune delle principali caratteristiche da considerare nella scelta di un induttore includono l'induttanza desiderata, la corrente massima ammessa, la tolleranza, la resistenza DC, la capacità parassita, la saturazione del nucleo, la frequenza di funzionamento e le dimensioni fisiche dell'induttore. È importante valutare attentamente queste caratteristiche in base alle esigenze specifiche dell'applicazione e confrontare le specifiche fornite dai produttori per trovare l'induttore più adatto.
Quali sono i potenziali problemi o sfide nell'utilizzo degli induttori?
Alcuni dei potenziali problemi o sfide nell'utilizzo degli induttori includono la generazione di rumore o interferenze elettromagnetiche, le perdite di potenza dovute alla resistenza DC dell'induttore, l'effetto di auto-riscaldamento a causa delle correnti elevate e la scelta di un induttore con le specifiche corrette per l'applicazione desiderata. È importante considerare attentamente queste sfide e adottare misure appropriate, come l'utilizzo di schermature o filtri, per mitigarle.
Come si misura l'induttanza di un induttore?
L'induttanza di un induttore può essere misurata utilizzando strumenti specifici chiamati misuratori di induttanza o induttometri. Questi strumenti consentono di misurare l'induttanza in henry o in altre unità di misura appropriate. È importante assicurarsi che l'induttore sia completamente scollegato dal circuito prima di effettuare la misurazione dell'induttanza.
Quali sono le applicazioni comuni degli induttori?
Gli induttori sono ampiamente utilizzati in una varietà di applicazioni, tra cui filtri, circuiti oscillanti, trasformatori, dispositivi di alimentazione, telecomunicazioni, sistemi di controllo elettronico, motori elettrici e molto altro ancora. Le specifiche degli induttori possono variare notevolmente a seconda dell'applicazione specifica, quindi è importante selezionare un induttore che soddisfi le esigenze di prestazioni e funzionalità richieste.
Queste sono solo alcune delle domande frequenti sull'utilizzo degli induttori. È sempre consigliabile fare riferimento alle specifiche del produttore e consultare esperti nel campo per ottenere ulteriori informazioni e assistenza nella selezione e nell'utilizzo corretto degli induttori nelle applicazioni elettroniche.
Articolo del Dottor Bishop e del Webmaster dell'Ansu.
