I transistor MOSFET: funzionamento, tipologie e applicazioni.
I transistor MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor) sono tra i componenti più diffusi e importanti nell'elettronica moderna. Grazie alla loro efficienza, velocità di commutazione e versatilità, sono utilizzati in una vasta gamma di applicazioni, dai circuiti integrati ai sistemi di alimentazione. Questo articolo esplora il funzionamento, le tipologie e le principali applicazioni dei MOSFET, fornendo una panoramica completa su questa tecnologia.
Principio di funzionamento.
Il MOSFET è un dispositivo a semiconduttore che appartiene alla famiglia dei transistor a effetto di campo (FET). È composto da tre terminali principali: il source (sorgente), il gate (porta) e il drain (pozzo). Il quarto terminale, chiamato body o substrato, è spesso collegato internamente al source. Il funzionamento del MOSFET si basa sul controllo del flusso di corrente tra il source e il drain attraverso un campo elettrico generato dal gate. Il gate è separato dal canale di conduzione da un sottile strato di ossido (tipicamente biossido di silicio, SiO₂), che agisce come un isolante. Quando una tensione viene applicata al gate, si crea un campo elettrico che modula la conduttività del canale, permettendo o bloccando il flusso di corrente tra source e drain. A seconda della tensione applicata, il MOSFET può operare in due modalità principali: enhancement mode (modalità di arricchimento) e depletion mode (modalità di svuotamento).
Tipologie di MOSFET.
Esistono diverse tipologie di MOSFET, classificate in base alla loro struttura e al tipo di portatori di carica coinvolti. Le principali categorie sono:
MOSFET a canale N (NMOS): in questo tipo di MOSFET, il canale è costituito da elettroni. Quando una tensione positiva sufficiente viene applicata al gate, si forma un canale di conduzione tra source e drain, permettendo il flusso di corrente. I MOSFET a canale N sono ampiamente utilizzati per la loro maggiore mobilità degli elettroni rispetto alle lacune, che li rende più veloci ed efficienti.
MOSFET a canale P (PMOS): in questo caso, il canale è costituito da lacune. Una tensione negativa applicata al gate crea il canale di conduzione. I MOSFET a canale P sono spesso utilizzati in combinazione con quelli a canale N nei circuiti CMOS (Complementary MOS), che sono alla base della maggior parte dei circuiti integrati moderni.

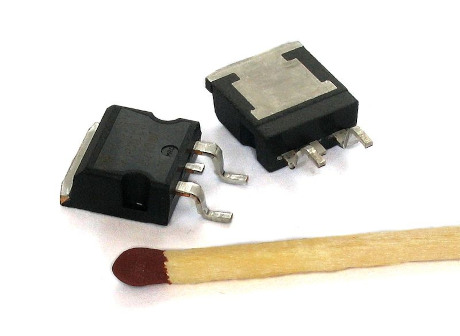

MOSFET di potenza: questi MOSFET sono progettati per gestire correnti e tensioni elevate. Sono comunemente utilizzati in applicazioni di alimentazione, come convertitori DC-DC, inverter e motori elettrici. I MOSFET di potenza sono caratterizzati da una bassa resistenza in stato di conduzione (Rds(on)) e da una rapida commutazione.
MOSFET a gate isolato (IGFET): questo termine è talvolta utilizzato per descrivere MOSFET con strutture gate particolari, come quelli utilizzati in ambienti ad alta tensione o in applicazioni specializzate.
Vantaggi dei MOSFET.
I MOSFET offrono numerosi vantaggi rispetto ad altri tipi di transistor, come i BJT (Bipolar Junction Transistor). Tra i principali benefici si possono citare:
- Alta impedenza di ingresso: il gate di un MOSFET richiede pochissima corrente per funzionare, il che lo rende ideale per applicazioni in cui è necessario un controllo preciso con un basso consumo energetico.
- Basso consumo energetico: i MOSFET sono particolarmente efficienti in applicazioni a bassa potenza, come i dispositivi portatili e i sistemi alimentati a batteria.
- Velocità di commutazione: grazie alla loro struttura, i MOSFET possono commutare molto rapidamente, rendendoli adatti per applicazioni ad alta frequenza, come gli alimentatori switching.
- Scalabilità: i MOSFET possono essere miniaturizzati facilmente, il che li rende ideali per l'integrazione in circuiti su larga scala, come i microprocessori e le memorie.
Svantaggi dei MOSFET.
Nonostante i numerosi vantaggi, i MOSFET presentano anche alcuni svantaggi:
- Sensibilità alle scariche elettrostatiche (ESD): il sottile strato di ossido che isola il gate è molto sensibile alle scariche statiche, che possono danneggiare il dispositivo.
- Tensione di soglia variabile: la tensione di soglia (Vth) necessaria per attivare il canale può variare a causa di fattori come la temperatura o le tolleranze di fabbricazione.
- Costo: alcuni MOSFET avanzati, come quelli realizzati con materiali esotici (ad esempio, nitruro di gallio), possono essere costosi.
Applicazioni dei MOSFET.
I MOSFET trovano applicazione in una vasta gamma di settori, grazie alle loro caratteristiche uniche. Alcune delle principali applicazioni includono:
Circuiti integrati: i MOSFET sono alla base della tecnologia CMOS, utilizzata nella maggior parte dei circuiti integrati moderni, inclusi microprocessori, memorie e dispositivi logici.
Alimentazione switching: i MOSFET sono ampiamente utilizzati negli alimentatori switching, dove la loro rapida commutazione e l'efficienza energetica sono fondamentali.
Amplificatori: nei circuiti audio e RF, i MOSFET sono utilizzati per la loro bassa distorsione e alta impedenza di ingresso.
Controllo motori: i MOSFET di potenza sono utilizzati per controllare motori elettrici in applicazioni come veicoli elettrici, robotica e sistemi industriali.
Dispositivi RF e microonde: i MOSFET sono utilizzati in applicazioni ad alta frequenza, come i trasmettitori e i ricevitori wireless.
Articolo del Dottor Bishop e del Webmaster dell'Ansu.
